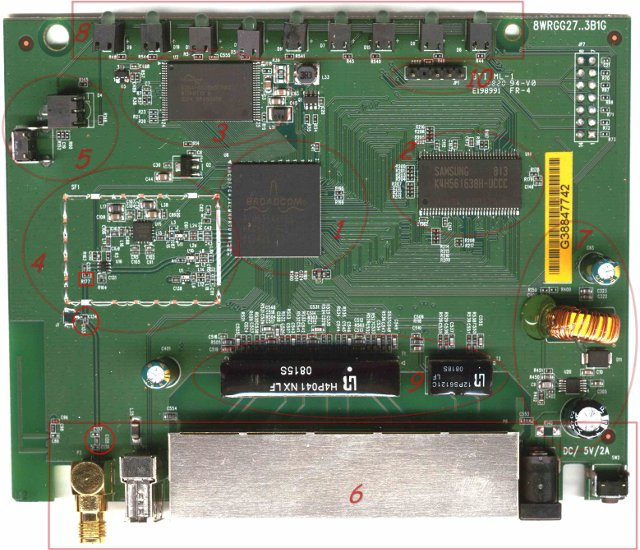

Расположение элементов на плате DIR-320


1. Процессор Broadcom BCM5354@240мГц little-endian MIPS

2. ОЗУ 32Мб (Samsung K4H561638H-UCCC, 256Mbits x 16 bits, DDR400, 66pin TSOPII)

3. ПЗУ 4Мб (Spansion S29AL032D90TFI03)

4. Радиомодуль, мощностью до 150 мВт

5. Двуцветный светодиод и кнопка WPS

6. Задняя панель:

  • антенный разъём (RP-SMA),
  • USB 2.0,
  • 1 WAN и 4 LAN,
  • разъём питания,
  • кнопка перезагрузки/сброса настроек (при удержании более 20 секунд)

7. Фильтры питания

8. Ииндикаторы передней панели

9. Трансформаторы

10. Последовательный порт
