DIR-320 + Freeduino: выводим системную информацию на LCD


Я долго думал, как можно сделать простой и удобный мониторинг роутера, а именно нагрузку, свободную память, аптайм и др. В этой статье я расскажу как можно подключить Freeduino к D-Link DIR-320 для вывода системной информации на LCD-дисплей. Всё не так трудно, как может показаться на первый взгляд.

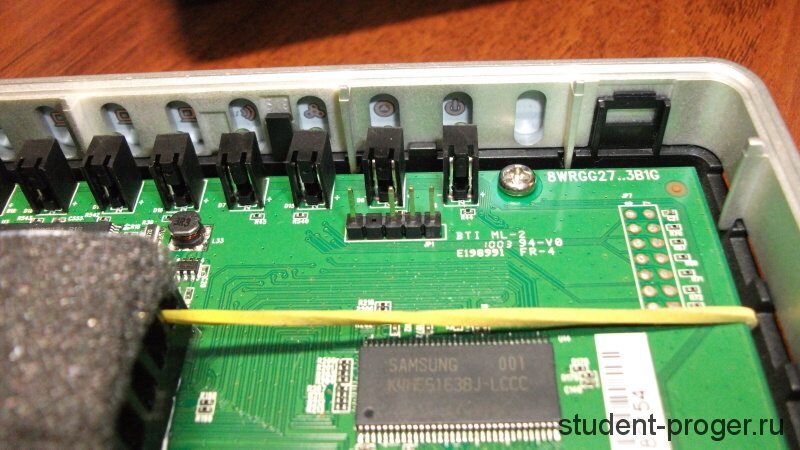

Роутер содержит внутренний последовательный порт, который можно использовать для сервисных функций и отладки.

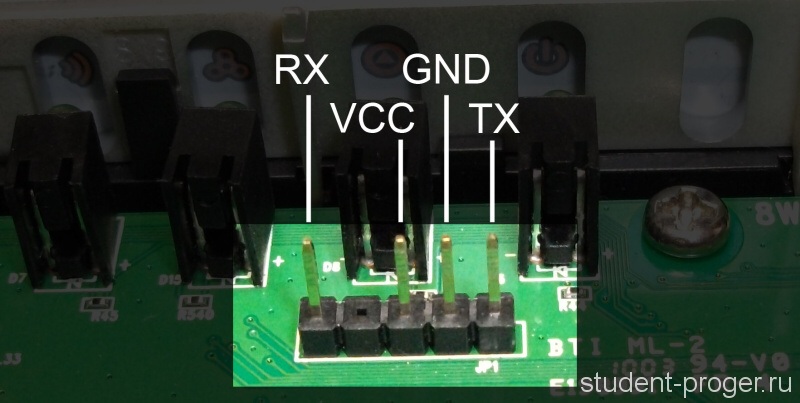

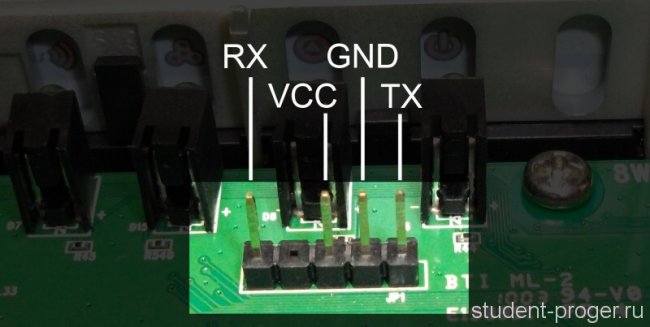

Его-то мы и задействуем. Его распиновка следующая:

Слева направо:

  • RX – приём
  • NC – не подключается (ключ)
  • VCC – питание (3.3 вольта)
  • GND – земля
  • TX – передача

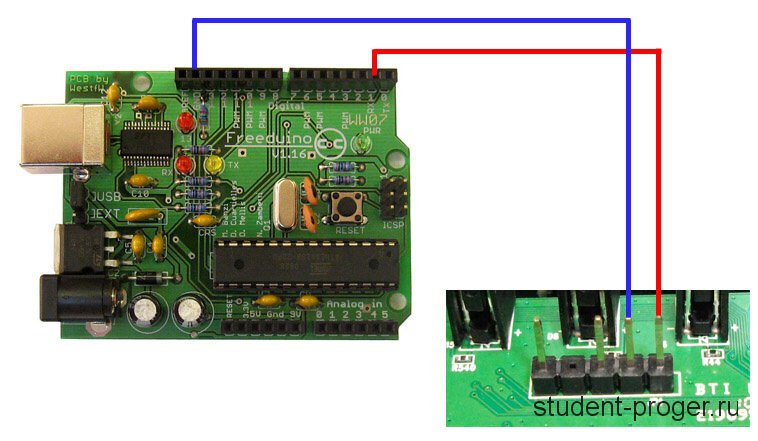

Для наших нужд нужно только два контакта — GND и TX. Подключаем их к Freeduino: GND к GND, TX к RX (второй контакт).

LCD подключим к цифровым пинам с 8 по 13.

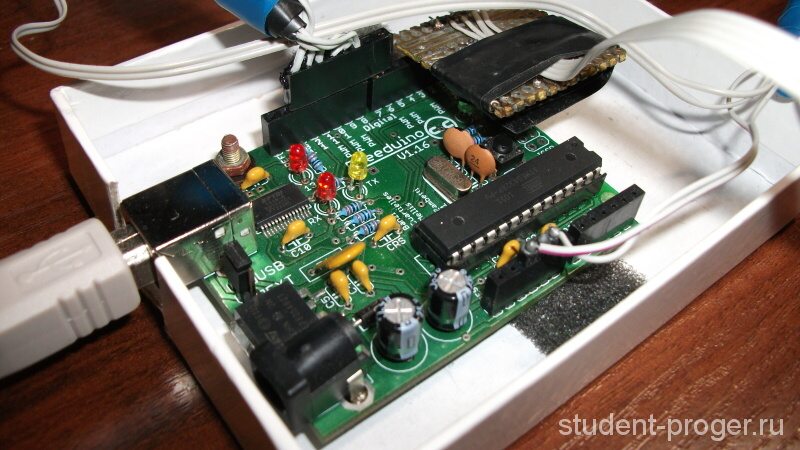

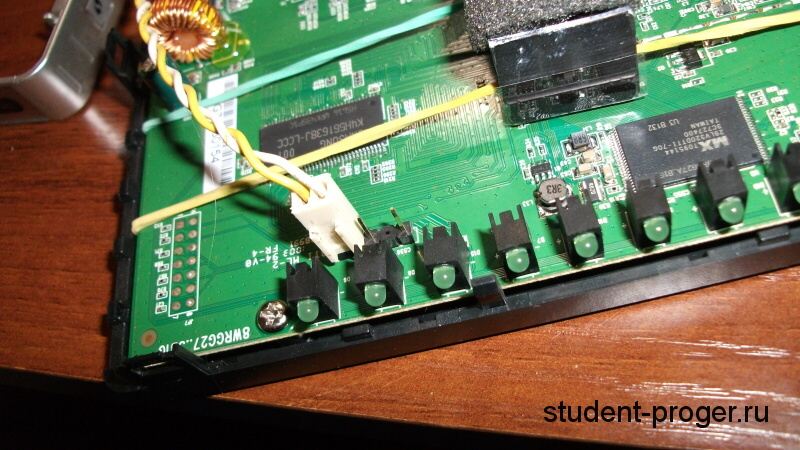

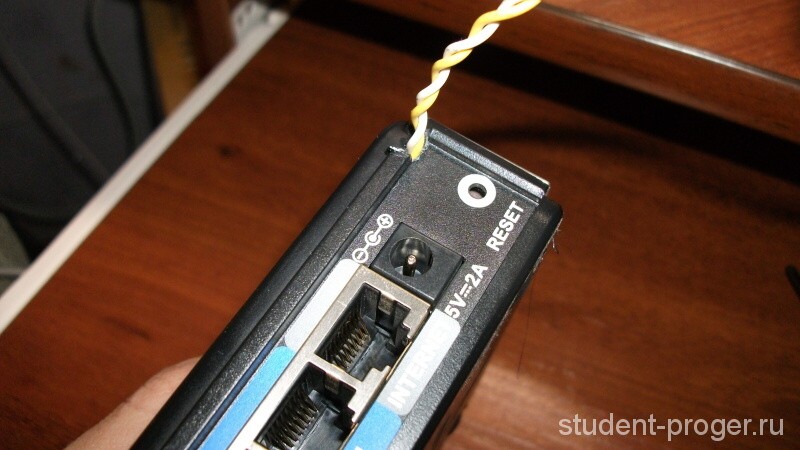

У меня всё это выглядело так:

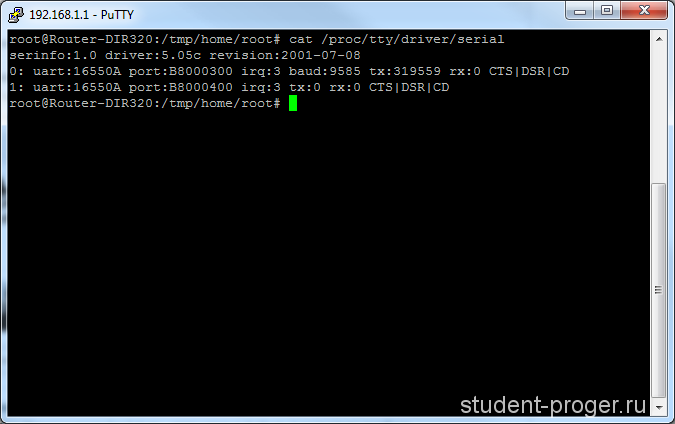

Теперь необходимо выяснить скорость порта роутера. Для этого в консоли по SSH/telnet даём команду:


root@Router-DIR320:/# cat /proc/tty/driver/serial

Нас интересует строчка


0: uart:16550A port:B8000300 irq:3 baud:9585 tx:1009317 rx:0 CTS|DSR|CD

В данном случае скорость порта составляет 9585 бод.
Напишем скетч, который зальём в микроконтроллёр:


#include <LiquidCrystal.h>

// инициализируем библиотеку LCD
LiquidCrystal lcd(12, 13, 11, 10, 9, 8);

void ScreenSaver()
{
  int i;
  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print(' D-Link DIR-320 ');
  lcd.setCursor(0,1);
  lcd.print('  &  Freeduino  ');
  delay(3000);
  lcd.clear();
  for (i=0;i<8;i++)
  {
    lcd.setCursor(i,0);
    lcd.print('=');
    lcd.setCursor(16-i-1,0);
    lcd.print('=');
    delay(200);
  }
  lcd.clear();
}

void setup(){
  // устанавливаем параметры дисплея:
  lcd.begin(16, 2);
  // инициализируем последовательный порт:
  Serial.begin(9585); //здесь не забываем указать скорость вашего порта роутера
}

void loop()
{
  char s;
  if (Serial.available())
  {
    delay(100);
    while (Serial.available() > 0)
    {
      s=Serial.read();

      if (s=='^') {
        switch (Serial.read()) {
          case '1':
            lcd.setCursor(0,1);
            Serial.read();
            break;
          case '0':
            lcd.setCursor(0,0);
            Serial.read();
            break;
          case 'c':
            lcd.clear();
            Serial.read();
            break;
          case 's':
            Serial.read();
            ScreenSaver();
            break;
        } //switch
      }
      else {
        // Выводим каждый символ на LCD
        lcd.write(s);
      }
    }
  }
}

Команды, подаваемые на микроконтроллёр будут такими:
^c: — очистить дисплей
^0:text — вывести text на первой строке
^1:text — вывести text на второй строке
^s: — вывести небольшую заставочку :)

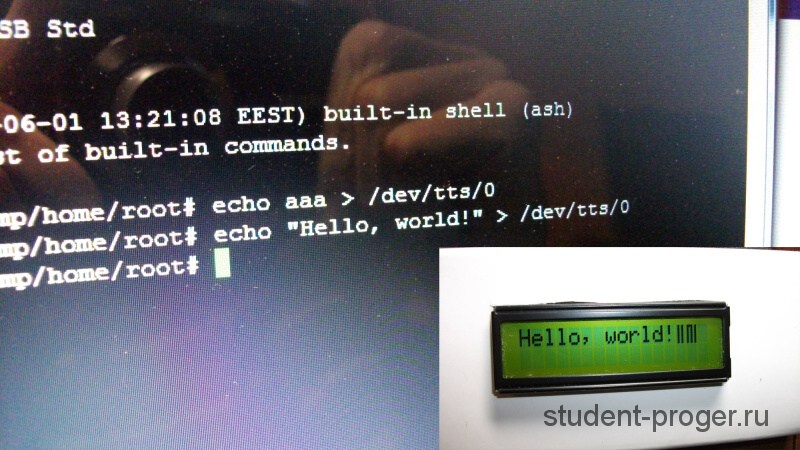

Проверим работу. Введём в консоли роутера команду:


echo "Hello, world!" > /dev/tts/0

На экране должна появиться надпись.

Уже хорошо:)
Теперь необходимо научить маршрутизатор выводить информацию о своём состоянии. Для этого служит следующий скрипт:
lcdduino.sh


#!/bin/sh

port="/dev/tts/0"

lcdWrite() {
  #Вывод на экран
  echo -n "^"${1}:$2 > $port
}

lcdClear() {
  #Очистка экрана
  echo -n "^c:" > $port
}

lcdScreenSaver() {
  #Запуск заставки
  echo -n "^s:" > $port
}WidgetLoad() {
  #Отображение загрузки процессора
  s=`/usr/bin/uptime`
  s2=":"
  for i in 1 2 3 4 5 6
  do #Удаляем всё лишнее до последнего двоеточия
    n=`expr index "$s" "$s2"`
    s="${s:$n}"
  done
  s="${s:1}" #Удаляем первый символ (пробел)
  lcdClear

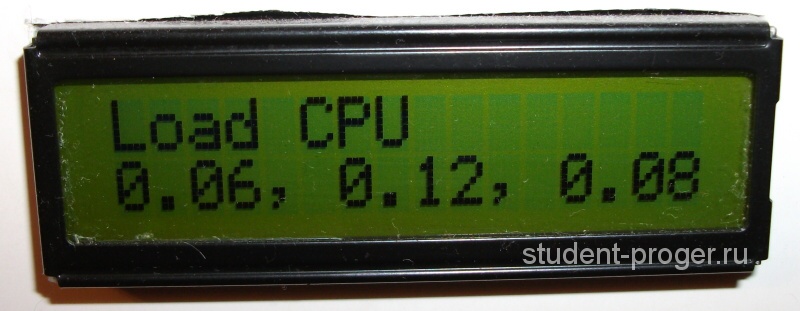

  lcdWrite 0 "Load CPU"
  lcdWrite 1 "$s"
}

WidgetWiFiClientsCount() {
  #Виджет, показывающий количество подключенных WiFi клиентов
  s=`wl assoclist | wc -l`
  lcdClear
  lcdWrite 0 "Wi-Fi Clients"
  lcdWrite 1 "$s"
}

WidgetUptime() {
  #Аптайм роутера
  s=`/usr/bin/uptime`
  s2="l"
  n=`expr index "$s" "$s2"`
  n=`expr $n - 3`
  s="${s:0:$n}"
  s2="u"
  n=`expr index "$s" "$s2"`
  n=`expr $n + 2`
  s="${s:$n}"
  lcdClear
  lcdWrite 0 "Uptime"
  lcdWrite 1 "$s"
}

WidgetRAM() {
  #Свободная память
  set `cat /proc/meminfo | grep "Mem:"`
  n=`expr $4 + $6 + $7`
  p=`expr 100 "*" $n / $2`
  n=`expr $n / 1024`
  lcdClear
  lcdWrite 0 "FreeRAM"
  lcdWrite 1 "$n Kb ${p}%"
}

WidgetHDD() {
  #Свободное место в /opt
  set `df | grep "/opt"`
  p=`expr 100 "*" $3 / $1`
  n=`expr $3 / 1024`
  lcdClear
  lcdWrite 0 "Free HDD"
  lcdWrite 1 "$n Mb ${p}%"
}

WidgetDateTime() {
  #Дата и время
  set `date`
  lcdClear
  lcdWrite 0 "$3 $2 $6"
  lcdWrite 1 "$4"
}

#Main script
while [ : ]
do
  WidgetRAM
  sleep 3
  WidgetLoad
  sleep 3
  WidgetUptime
  sleep 3
  WidgetWiFiClientsCount
  sleep 3
  WidgetHDD
  sleep 3
  WidgetDateTime
  sleep 3
done

Запускаем скрипт, проверяем.

Скрипт добавляем в автозагрузку. Например, в файл /opt/etc/init.d/rc.firewall , который мы создали ранее.


/opt/etc/scripts/lcdduino.sh &
Источник: student-proger
