В прежние времена невозможно было строить суда, превышающие сто метров по длине. Одна из слабых сторон деревянных сооружений — трудность соединить части так, чтобы они работали на растяжение. Продольные брусья для соединения между собою имеют по концам замки (иногда пользуются металлическим соединением, но эти соединения не особенно прочны, могут расшататься), крепость места соединения гораздо слабее, чем остальная часть бруса, даже там, где сечение ослаблено болтами. Вследствие этого деревянное судно редко делается очень длинным (т. е. с большим отношением длины корпуса к его ширине), и, кроме того, в деревянных судах наибольшее значение для крепости имеют не замки, соединяющее продольные брусья, а способ расположения последних, именно так, чтобы при нескольких параллельных брусьях стыки располагались в разнос (перевязка), т. е. возможно далее друг от друга. Только с 1818 года размеры стали увеличиваться благодаря применению железных и стальных элементов конструкции.

Самой главной осевой частью набора корпуса парусного судна является киль — продольная балка прямоугольного сечения, идущая от носа до кормы. Кормовая часть киля называется пятка, носовая часть — бакс (в дальнейшем так стали называть короткий кривой брус, связывающий киль с форштевнем). Вдоль боковых сторон киля проходят длинные выемки (шпунты), в которые заходит первый ряд досок наружной обшивки (шпунтовый пояс). Для увеличения продольной прочности судна поверх киля по всей его длине накладывается продольный брус прямоугольного сечения таких же размеров, как и киль — кильсон. Именно на кильсоне крепили мачты. В кормовой и носовой частях на него для соединения со штевнями крепили кильсон-кницы. Часто сверху на кильсон ставили еще один брус — верхний кильсон, а по бокам — боковые кильсоны.

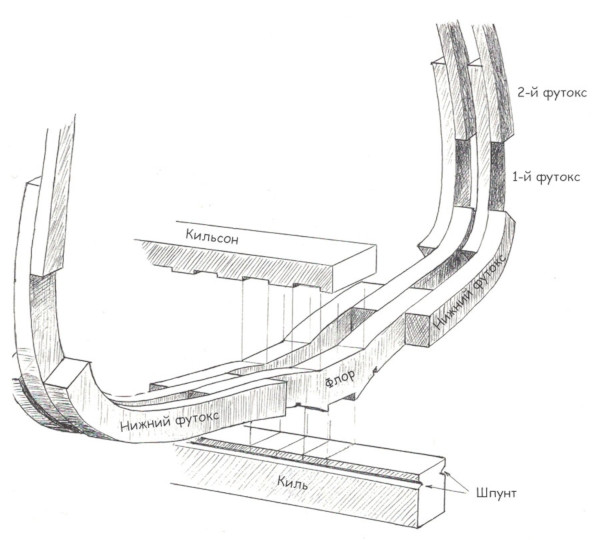

Рис. 1. Основные детали нижней части набора корпуса парусного судна.

Поверх и вдоль кильсона накладывали резенкиль. Для защиты от повреждений к килю снизу прикрепляли крепкую дубовую доску — фальшкиль. К оконечностям киля прикрепляются брусья призмообразной формы — штевни. Брус в передней части киля называется форштевень (или стем), в задней части, установленный вертикально или с небольшим наклоном в корму — ахтерштевень. Форштевень и ахтерштевень деревянного парусного судна состоят из нескольких деталей. Внешняя часть ахтерштевня несколько расширена для предохранения пера руля, навешенного на ахтерштевень. От сильных механических воздействий в лоб рулевое устройство может защищать кронштейн перед пером руля — скег.

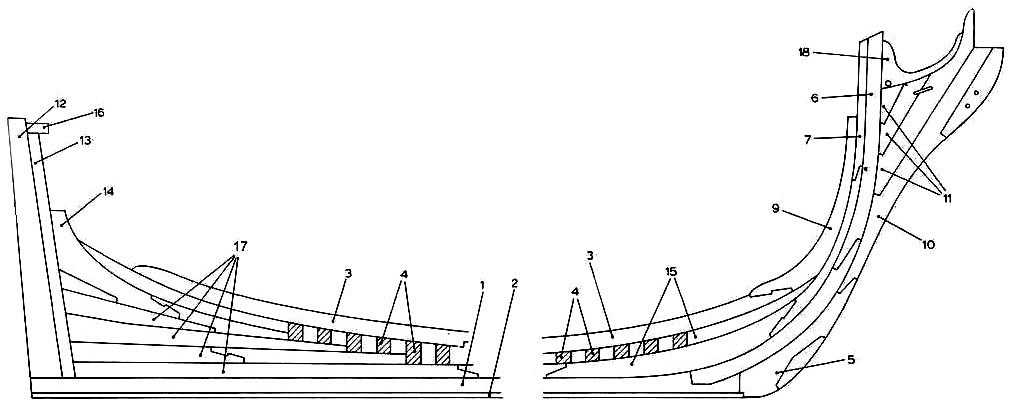

Рис. 2. Устройство корпуса парусного корабля XVII-XVIII вв.
1 — киль; 2 — фальшкиль; 3 — кильсон; 4 — флоры; 5 — греп; 6 — форштевень; 7 — фальстем; 8 — стемсон; 9 — кница стемсона; 10 — княвдигед; 11 — вставки; 12 — старнпост; 13 — внутренний фалстарнпост; 14 — дейдвудная кница; 15 — носовой дейдвуд; 16 — винтранец; 17 — кормовой дейдвуд; 18 — кница ватер-вулинга.

Носовая и кормовая оконечности судна имеют внутри брештуки (горизонтальные кницы, соединяющие штевень с обшивкою, часто из железных, согнутых под углом полос).

Форштевень устанавливался с наклоном от вертикали и соединялся с килем или непосредственно, или при помощи ряда деревянных деталей — штук. В нижней части форштевень может быть прямым либо изогнутым по дуге или под углом. К форштевню с внутренней стороны крепится внутренняя часть штевня — фалстем, соединенный с кильсоном посредством фалстем-кницы. Продолжение кильсона в носу носит название стемсона, он идёт по фалстему и служит для лучшего крепления стема.

С внутренней стороны к форштевню прикреплена внутренняя часть штевня — носовой дейдвуд — сложная конструкция из толстых брусьев, образующая плавный переход от киля к корпусу, которая воспринимает и уменьшает динамические нагрузки на элементы набора от ударов волн. Спереди форштевня укреплён водорез, верхняя часть которого называется княвдигед и служит поддержкой бушприту, нижняя — греп. Греп с помощью бакса соединяется с килем, верхняя часть княвдигеда — с кривым деревом (особой кницей) под названием стандерс-индигет, а передняя часть княвдигеда — с лисель-индигетом, на котором устанавливали носовое украшение — фигуру.

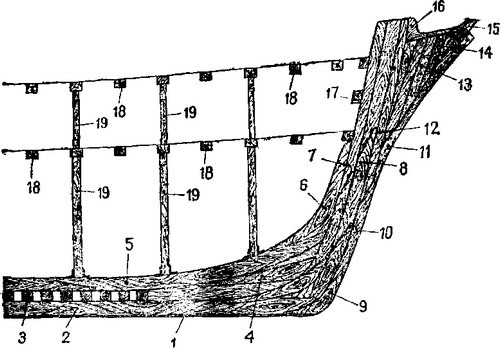

Рис. 3. Носовая часть парусного судна.
1 — фальшкиль; 2 — киль; 3 — флортимберсы; 4 — носовой дейдвуд; 5 — кильсон; 6 — фалсом-кница (стемсон); 7 — фалстем; 8 — форштевень (стем); 9 — бакс; 10 — греп; 11 — княвдигед; 12 — стемпис; 13 — чаки носа; 14 — чаки гальюна; 15 — лисель-индигет (опора носовой фигуры); 16 — стандерс-индигет; 17 — брештуки; 18 — бимсы; 19 — пиллерсы.

Продолжением грепа являлся носовой свес — гальюн. Пространство по бокам между лисель-индигетами, грепом и княвдигедом заполняли двумя украшенными деревянными платами — карнизами гальюна. Сверху гальюн к форштевню крепили при помощи стандерс-индигета, а с боков — регелями (длинными, обычно резными изогнутыми деревянными планками), которые поддерживались и связывались друг с другом вертикальными опорами — шпангоутами гальюна. Между регелями настилалась палуба — платформа гальюна. Над кницами гальюна с каждого борта находилось по два якорных клюза, через которые проходили якорные канаты. Клюзы, обычно круглой формы, были обшиты свинцовыми листами, чтобы деревянные борта не впитывали воду, стекавшую с якорного каната. Под клюзами устанавливали полукруглые деревянные брусья — подушки — для уменьшения трения якорного каната в клюзах.

Ахтерштевень служит основанием кормы и составляется из двух устанавливаемых на киль и соединённых с ним шипами частей — старнпоста и фалстарнпоста (у винтовых судов бывает два старнпоста, в переднем делается отверстие, через которое проходит гребной вал, к нему же крепятся и доски обшивки; задний — рудерпост — служит для ограждения винта и подвешивания пера руля). Продолжение кильсона в корме называется старнсоном, а набор штук дерева, заполняющих остроту кормы между килем, старнпостом и старнсоном — кормовым дейдвудом. Старнпост и фалстарнпост скрепляются с килем деревянными кницами или медными штевенными планками на сквозных болтах. Для укрепления днища между кильсоном и нижней палубой накладывается несколько толстых поясов внутренней обшивки, называемых связными поясами. Самый нижний из связных поясов, ближайший к кильсону, называется лимбербортовым. Между кильсоном и лимбербортовым поясом оставляется канал, служащий для стока трюмной воды (лимбербортовый канал).

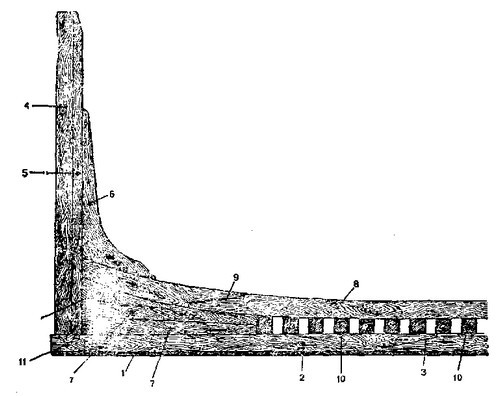

Рис. 4. Детали кормы парусного судна.
1 — фальшкиль; 2 — киль; 3 — замок киля; 4 — ахтерштевень (старн-пост); 5 — фалстарнпосг; 6 — старн-кница (старнсон); 7 — кормовой дейдвуд; 8 — кильсон; 9 — замок кильсона; 10 — флортимберсы; 11 — пятка киля.

Корма судна может быть прямой, круглой или эллиптической. Набор кормы составляют горизонтальные брусья, крепящиеся своими концами к шпангоутам, а серединой нарезающиеся на фалстарнпост — транцы. Верхний из них, вин-транец, находится выше уровня жилой палубы, ниже его помещается дек-транец, а между ними — филип-транцы. Выше вин-транца корма имеет уклон назад для того, чтобы закрыть головку баллера руля, находящегося внутри судна. Стена судна, образующая этот уклон, составляется из кривых деревьев (контр-тимберсов) и наклонных брусьев (старн-тимберсов). Ниже дек-транца помещается несколько дополнительных транцев, число которых зависит от формы кормы (при полной корме их больше, чем при острой). Контр- и старн-тимберсы упираются помощью шипов в последний транец, на них накладывают доски обшивки. Так образуется кормовой подзор. Верхняя часть подзора от вин-транца до верхней оконечности кормы называется гакабортом, а отверстие в кормовом подзоре для пропуска головки баллера руля — гельмпортом. Руль состоит из цельного основного бруса (рудерпис), нижняя часть которого скрепляется с наборными штуками железными скобами и сквозными болтами на коксах. Петли крепятся на рудерпосте, руль оборудуется железными штырями, лапы которых стягиваются болтами.

К резенкилю и дейдвудам в вертикальной плоскости перпендикулярно диаметральной плоскости судна крепили шпангоуты, которые бывают цельными и составными (на старинных судах были составными). Шпангоуты разделяются на прямые и поворотные. Первые устанавливаются перпендикулярно килю и идут в средней части судна, поворотние шпангоуты ставятся в оконечностях и располагаются наклонно к килю, сохраняя по возможности нормальное положение к обшивке, чтобы устранить острые срезы (малки) и для избегания расщепления при вбивании гвоздей, нагелей (деревянных остроконечных гвоздей) и ершей (железных гвоздей с зазубринами). Шпангоуты ставятся с промежутками («шпациями») для облегчения веса набора.

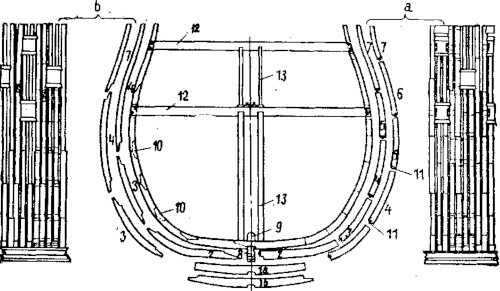

Рис. 5. Способы соединения частей старинных шпангоутов.
а — приём, применявшийся с XVIII в., b — приём, применявшийся с XVI в. до первой половины XVIII в.
1 — флортимберс; 2 — «половинный» флортимберс; 3-6 — первый, второй, третий а четвёртый футоксы; 7 — топтимберсы; 8 — киль; 9 — кильсон; 10 — соединительные штуки; 11 — соединительные шипы; 12 — бимсы; 13 — пиллерсы.

Посредине корпуса корабля, несколько ближе к носу, ставили наиболее широкий шпангоут — мидель-шпангоут, остальные шпангоуты назывались «передними» или «задними» в зависимости от того, находятся они от мидель-шпангоута к носу или к корме. Каждый шпангоут состоит из двух симметричных ветвей (тимберсов), расположенных по обе стороны диаметральной плоскости судна. Нижнюю часть шпангоута, соединяющуюся с килем, называют флортимберсом, который мог быть составным. К флортимберсам с каждой стороны примыкают футоксы, нумеруемые от флортимберса, они соединяются торцами друг с другом посредством коксов. Нижние футоксы называются лорфутоксами. Верхнюю часть шпангоута называют топтимберсом. В продольном направлении шпангоуты скрепляли стрингерами.

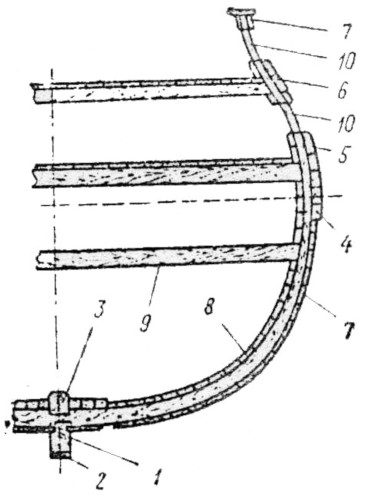

Рис. 6. Сечение по мидель-шпангоуту судна XVIII в.
1 — киль; 2 — фальшкиль; 3- кильсон; 4 — первый бархоут; 5 — второй бархоут; 6 — третий бархоут; 7 — наружная обшивка фальшборта; 8 — внутренняя обшивка; 9 — бимсы; 10 — лац-порты.

Для поперечного крепления корабельного набора служат бимсы, соединяющие правый и левый тимберсы шнангоута, они препятствовуют расхождению бортов судна и предупреждают образование поперечного перекоса корпуса. Бимсы у бортов поддерживаются толстыми досками — клямсами, которые расположены по направлению палуб, их концы кладутся на идущий вдоль судна и укрепляемый к шпангоутам привальный брус, сверху на концы бимсов кладётся такой же деревянный брус — ватервейс. Ниже клямсов расположены продольные поясья внутренней обшивки, называемые спиркетинсами.

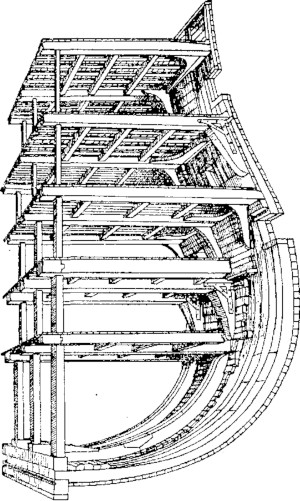

Рис. 7. Мидель-шпангоут английского судна «Виктори» (перспектива).

С бортами каждый бимс соединяется деревянной или железной кницей. В промежутках между бимсами ставят поперечные брусья меньших размеров — полубимсы, лежащие одним своим концом на привальном брусе, другим — на продольных подпалубных балках (карленгсах). Для увеличения крепости корпуса судна поверх внутренней обшивки на протяжении от кильсона до нижнней палубы кладутся крест накрест наклонные железный полосы — ридерсы и раскосины.

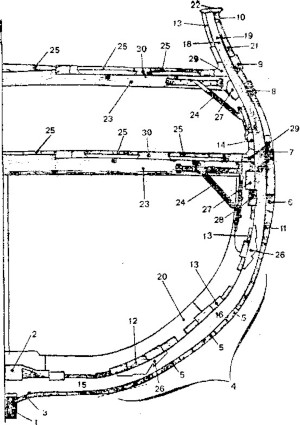

Рис. 8. Сечение по мидель-шпангоуту судна XVII-XVIII вв.
1 — киль; 2 — кильсон; 3 — шпунтовый пояс; 4 — днищевая обшивка; 5 — доски днищевой обшивки; 6 — первый бархоут; 7 — второй бархоут; 8 — третий бархоут; 9 — четвертый бархоут; 10 — верхняя обшнвка фальшборта; 11 — пояс переменных ватерлиний: 12 — внутренняя скуловая обшивка; 13 — внутренняя обшивка; 14 — спиркетинг; 15 — флортимберс; 16 — первый футокс; 17 — третий футокс; 18 — топтимберс; 19 — стойки фальшборта; 20 — ридерс; 21 — обшивка фальшборта; 22 — плаиширь; 23 — бимсы; 24 — железные кницы: 25 — настил палубы; 26 — соединительная штука; 27 — клямс; 28 — «подклямс»; 29 — ватервейс; 30 — связные поясья палубного настила.

Верхние конструкции образуют непрерывные борта судна. В поперечном сечении корпуса борта могут быть вертикальные, иметь развал или завал в верхней части. Плавный переход линии днища в линию борта выполняется по дуге окружности или по лекальной кривой и называется скуловым закруглением или скулой.

Надстройками называют все закрытые сооружения на главной палубе, которые идут от борта до борта или отстоят от бортов на небольшое расстояние (обычно не превышающее 4% от ширины корпуса судна). Носовая надстройка набывается баковой (бак), кормовая — ютовой (ют). С корпусом надстройки прочно связаны наружной обшивкой, а также внутренними выгородками и переборками. Носовая переборка называется фронтальной, кормовая — концевой. Отсек от форштевня до фронтальной переборки называется форпиком, а нём размещается помещение, в котором хранятся якорные цепи (цепной ящик).

На галионах и старинных военных парусных судах на баке (форкастеле) устанавливали орудия малого калибра. Бак начинался за гальюном и заканчивался около переднего люка. На корме судна находились ахтердек и над ним квартердек. Повышенный квартердек — ахтер-кастель — являлся надстройкой, в которой размещались каюты командира и офицеров. Квартердек служил местом боя. На галионах и военных парусных судах на квартердеке находилась еще одна надстройка — табернакль.

Рубка — сооружение, расположенное на главной палубе или на надстройках, обособлены и не идут от борта до борта. Лёгкая рубка со средствами управления судном на ходу называется мостик.

Каждый бимс посредине поддерживается деревянной или железной стойкой, называемой пиллерсом (устар. — пилястра). Пиллерсы располагаются в трюме от кильсона до нижней палубы и в каждом междупалубном пространстве устанавливаются друг над другом, чтобы передавать давление с палуб на днище судна.

Бимсы, полубимсы и карленгсы образуют палубный набор, поверх которого иногда кладут железные диагональные полосы (палубные ридерсы), и на них уже настилают доски палубы. Палубный настил делали из сосновых или тиковых досок, к бимсам их крепили при помощи металлических нагелей или болтов, которые сверху утапливали и закрывали деревянными пробками. Палубы имеют седловатость и погибь — приподнимаются к носу и корме и опускаются к бортам. Это сделано для облегчения стока воды у бортов, которая по особым трубам (шпигатам) выливается за борт.

Верхняя (основная) палуба является своеобразной крышей и выдерживает наибольшие напряжения растяжения и сжатия при продольном изгибе корпуса, напряжения от поперечного сжатия корпуса, местного давления грузов и оказавшейся на палубе воды. Палуба, идущая не по всей длине или ширине судна, а только на части её, называется платформой. Внутреннее пространство корпуса по высоте разделяется палубами и платформами на междупалубные пространства, которые называются твиндеками.

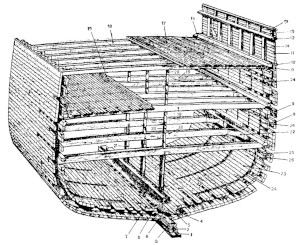

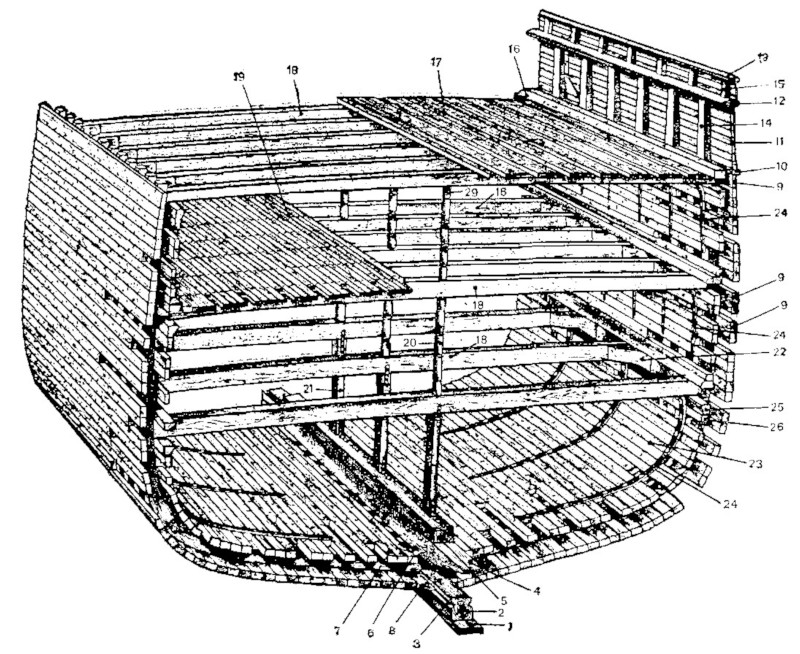

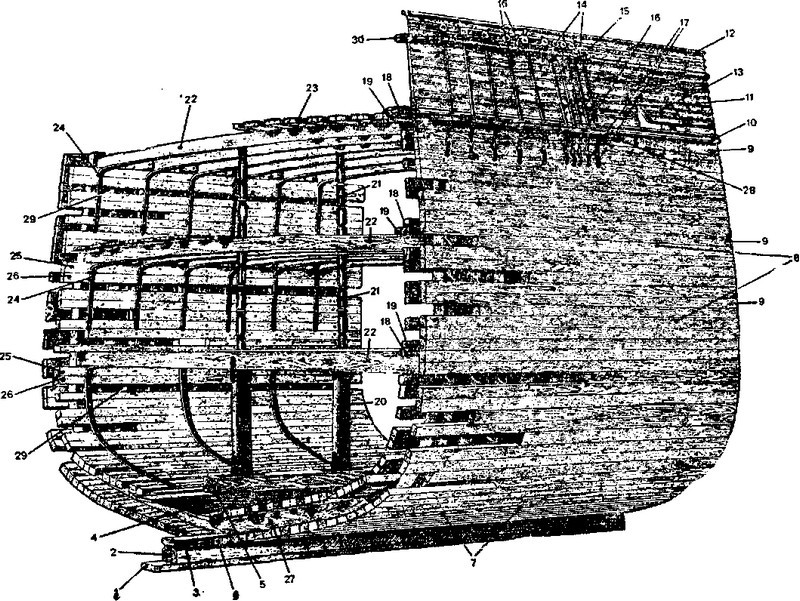

Рис. 9. Средняя часть парусного деревянного судна (вид снаружи).		Рис. 10. Средняя часть парусного деревянного судна (вид вовнутрь).
1 — фальшкиль; 2 — киль; 3 — шпунт киля; 4 — кильсон; 5 — внутренний кильсон; 6 — шпунтовый пояс: 7 — днищевая обшивка; 8 — бортовая обшивка; 9 — ширстрек; 10 — привальный брус; 11 — фальшборт; 12 — релинг для коечных сеток; 13 — штормовой шпигат (полупортик); 14 — юферсы; 15 — верхний руслень; 16 — нижний руслень; 17 — крепление вант-путенсов; 18 — ватервейс; 19 — спиркетинг; 20 — трюмный пиллерс; 21 — палубные пиллерсы; 22 — бимсы; 23 — палубный настил; 24 — бимсовая кница; 25 — клямс; 26 — «подклямс»; 27 — флортимберсы; 28 — шпигат; 29 — «воздушный» пояс; 30 — планширь.		1 — фальшкиль; 2 — киль; 3 — шпунт киля; 4 — кильсон; 5 — внутренний кильсон; 6 — щель для стока трюмной воды; 7 — пайол; 8 — шпунтовый пояс; 9 — ширстрек; 10 — привальный брус; 11 — фальшборт; 12 — планширь; 13 — релинг для коечных сеток; 14 — стойки фальшборта; 15 — стойки релинга для коечных сеток; 16 — ватервейс; 17 — настил главной (верхней) палубы; 18 — бимсы; 19 — настил средней палубы; 20 — палубные пиллерсы; 21 — трюмные пиллерсы; 22 — горизонтальные кницы бимсов; 23 — внутренняя обшивка; 24 — железные кницы бимсов; 25 — трюмный клямс; 26 — трюмный подклямс.

Верхняя палуба условно делится на участки, которые называются бак — от форштевня до фок-мачты или рубки; шкафут — от фок-мачты или рубки до грот-мачты или кормовых надстроек включительно, ют — от грот-мачты или кормовых надстроек до среза кормы. Многие суда имеют дополнительные палубы, над баком — полубак; над шкафутом — спардек; над ютом — полуют. Полубак, полуют и средняя часть между ними оберегают судно от передних и задних ударов волн. Ростры — открытая надстройка, представляют собой решётчатый (иногда сплошной) настил, сооружаемый выше верхней палубы и опирающийся внутренней стороной на среднюю надстройку, а наружной — на пиллерсы.

Отверстия в палубах четырёугольной формы (люки), бывают трёх видов: грузовые, сходные и световые. Крышки люков имеют задрайки и уплотнения для обеспечения водонепроницаемости. Грузовые люки служат для прямого сообщения верхней палубы с трюмами (грот-люк ведёт в главный или водяной трюм, ахтер-люк — в кормовые, провизионные погреба, фор-люк — в носовой трюм). Эти люки снабжаются покрышками из тонких досок, обшитыми крашеной парусиной. Сходные люки, соединяющие между собой смежные палубы, делаются ординарными и двойными (с одним или двумя трапами). Световые (светлые) люки служат для доступа во внутренние помещения судна света и воздуха, они имеют вставные рамы со стёклами и (иногда) сетками. Над сходными люками на верхней палубе устраиваются деревянные рубки (будки или зонты, обтянутые парусиной). В просветы люков, ведущих в трюмы с нижней палубы, для лучшей вентиляции иногда вставляют выемные деревянные решётки (рустеры). Вокруг люков ставится толстый брус (комингс) в виде порога, служащий также и для предупреждения стока вниз воды.

Дубовые доски обшивки крепились снаружи к шпангоутам нагелями из оцинкованного железа или меди. Горизонтальные ряды листов наружной обшивки называются поясами. Они имеют следующие названия: верхний (ширстрек), боковой (бархоут, в районе главной ватерлинии), скуловой (идущий по скуле корпуса судна), горизонтальный (килевой, средний днищевой пояс), шпунтовый (соседний с килевым). Каждый пояс наружней обшивки состоит из нескольких досок, скреплённых встык, а продольно — пазом. Надводная часть обшивки состоит из более толстых поясов, идущих во всю длину судна параллельно линиям палуб (самый нижний из этих поясов по грузовой ватерлинии и под пушечными портами называется бархоут, он делается особо толстым для предохранения от пролома при приставании судна к стенке гавани). Обшивка около уровня верхней палубы называется ширстреком или ширстречным поясом и служит продольной связью корпуса судна. В оконечностях корпуса доски обшивки притыковываются к фор- и ахтер-штевням, снабжённых шпунтами, как и киль. Размеры досок зависели от размеров корабля: длина их была 6-8 м, ширина 10-25 см. Во времена Колумба обшивка судов производилась внакрой (кромка на кромку), а к концу XVI века стали обшивать встык (вгладь).

Для прохода мачт сквозь палубы устраивают пяртнерсы, которые состоят из 2 карленгсов и 2 нащёчин, прилегающих к бимсам. В случае недостаточной толщины углы заполняются деревянными брусьями — чаками. Отверстие для прохода мачты делается несколько больше её толщины (или диаметра, если мачта круглая). Когда мачту установят на место, между ней и стенками пяртнерса забиваются сосновые мачтовые клинья, которые после этого проконопачиваются и обиваются сверху крашеной парусиной (полученная таким образом подушка называется мамеринцем). Нижний конец мачты (шпор), входит в гнездо степса, устраиваемого над кильсоном и состоящего из ряда продольных и поперечных брусьев, прочно соединенных с корпусом судна болтами.

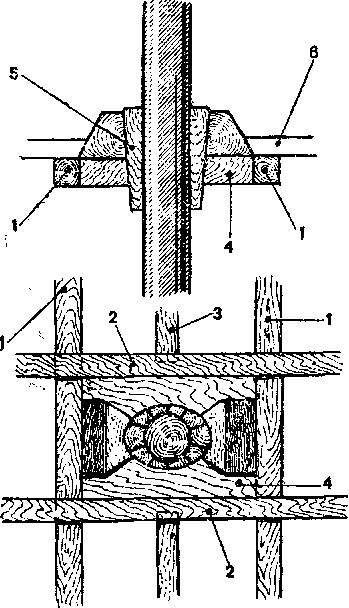

Рис. 11. Крепление мачты в пяртнерсе.
1 — мачтовые бимсы; 2 — «мачтовый» карлингс; 3 — полубимсы; 4 — детали мачтовой подушки; 5 — мачтовые клинья; 6 — палубный настил.

После окончания постройки корпуса судна все пазы и стыки наружной обшивки и настилки палубы тщательно проконопачивают. Подводную часть в большинстве случаев обивают тонкими медными листами для предохранения её от обрастания водорослями и ракушками. До наших дней сохранилась практика многослойной покраски.

Сплошное ограждение на стойках топтимберсов выше верхней палубы (фальшборт) укреплено отдельно от шпангоутов деревянными фальшбортными стойками. На верхней торцевой кромке фальшборт обделан горизонтальной полосой, называемой планширь. Обшивка фальшборта подкрепляется косыми стойками, которые называются контрфорсами. Для обшивки фальшборта использовали сравнительно тонкие доски. Опорой фальшборта является фальшбортный бархоут, его внешнюю поверхность принято было расписывать. Над фальшбортом находилась коечная сетка, в которую матросы складывали скатанные подвесные койки, защищавшие в бою от вражеских пуль.

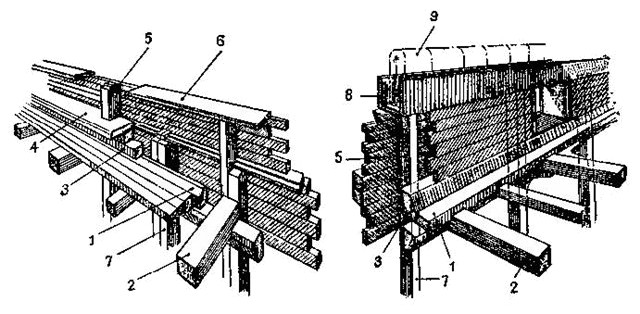

Рис. 12. Фальшборт парусного судна XVII-XVIII вв.
1 — ватервейс; 2 — бимсы; 3 — спиркетинг; 4 — планширь; 5, 7 — стойки фальшборта; 6 — релинг для коечной сетки; 8 — деревянная коечная сетка; 9 — подвесные койки.

На больших судах с повышенными надстройками фальшборт образовывал ступеньку. В этом случае карниз в кормовой части корабля (реельс или реель) проходил по палубе надстройки, являясь продолжением основного бархоута. Планширь фальшборта бака и юта, поднятый над основным планширем на стойках называют файф-реельс.

Все части для предупреждения гниения при установке на судне промазываются у соприкасающихся частей свинцовыми белилами или суриком. Соединения, требующие непроницаемости (обшивка и палубы), конопатятся и заливаются гарпиусом.
