Я опять вскрыл железку, припаял кабель, и попал в нормальную консоль OpenWRT.
После команд

mtd -r erase rootfs_data

(стирание настроек)
и

reboot

(ребут )
маршрутизатор загрузился, запинговался и начал делать всё, что положено свежепрошитому на OpenWRT роутеру без root-пароля.

Затем в WEB-морде роутера настроил VLAN 1 и 2 (по старому мануалу). Но при установке во вкладке Physical settings окна свойств LAN (раздел Network->Interfaces) значения eth1.2 после нажатия кнопки «Применить» роутер переставал отвечать на ICMP и вообще прекращал всю IP-деятельность. Помогла команда перезагрузки сети в консоли:

/etc/init.d/network restart

Путём несложных манипуляций (перетыкания конца пач-корда в разные порты рутера) я выяснил, что у данной модели порт LAN1 соответствует порту 2, LAN2 — порту 3, LAN3 — порту 4, LAN4 — порту 1. Порт 0 — это непосредственно ETH-контроллер на SoC (eth1).

К этому моменту у меня в голове сложилась такая картина распределения сетевых обработок:

После моей настройки стало вот так:

При выполнении команды

swconfig dev eth1 show

выводится вот такой результат:

Global attributes:
        enable_vlan: 1
Port 0:
        pvid: 0
        link: port:0 link:up speed:1000baseT full-duplex txflow rxflow
Port 1:
        pvid: 2
        link: port:1 link:down
Port 2:
        pvid: 0
        link: port:2 link:down
Port 3:
        pvid: 1
        link: port:3 link:up speed:100baseT full-duplex auto
Port 4:
        pvid: 2
        link: port:4 link:down
VLAN 0:
        vid: 0
        ports: 0t 2
VLAN 1:
        vid: 1
        ports: 0t 3
VLAN 2:
        vid: 2
        ports: 0t 1 4

Небольшое лирическое отступление.
Хочу сказать, почему нельзя шить файл родной прошивки без слова "boot" в имени.

Это связано с ее большим размером. Если длина файла прошивки больше, чем 0x7c0000, то, скорее всего, это означает наличие кода загрузчика в его начале.

Можно для уверенности файл стоковой прошивки открыть в Hex-редакторе и если увидим:

А если наблюдаемая картина похожа вот на эту:

Как видно, прошивка во флеш-памяти ТP-Link начинается с адреса 0x00020000, а до этого располагается загрузчик.

Источник
Конец лирики

Для теста настроил роутер как PPTP-клиент (провайдер в моём районе пока не ввёл DHCP), результаты теста скорости:

Справедливости ради хочу отметить, что устойчивость и качество соединения до провайдера по моим органолептическим ощущениям было в целом хуже, чем у предыдущей используемоей мною модели — D-Link DIR-615 аппаратной ревизии B2 со стоковой прошивкой версии 2.27RU. Возможно — это связано с повреждением аппаратуры роутера молнией и/или моими экспериментами

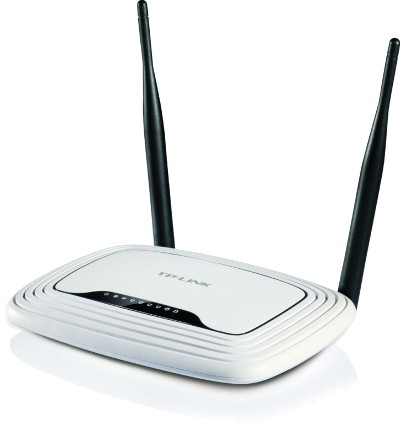

Принёс мне знакомый админ роутер  TP-Link TL-WR841ND v8.1, вот такой:

• при включении горит только индикатор питания,
• остальные индикаторы одновременно загораются и тухнут через 1 секунду,
• при подключении роутера к компьютеру интерфейс линк не поднимает и роутер по сети не доступен.

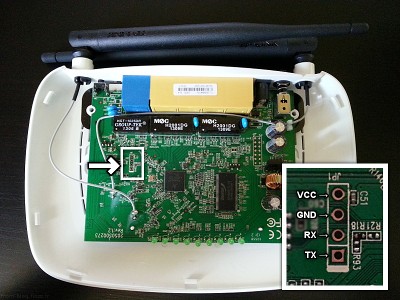

Ясно, что роутер теперь с полностью стертой или поврежденной прошивкой. При вскрытии устройства на плате обнаружен нераспаянный последовательный порт JP1:

В интернете нашёл электрическую схему кабеля:

На плате роутера к последовательному порту подпаялся так, как указано на рисунке (последовательно слева направо — не подключен, красный, белый, синий):

Пач-корд от компьютера вставил в живой LAN-порт (LAN3). На сетевом интерфейсе компьютера установил IP-адрес 192.168.0.2/30 и настроил демон tftpd, с помощью которого файл прошивки будет залит в устройство (пользователям Windows рекомендую воспользоваться программой  TFTPD32). С официального сайта TP-Link скачал прошивку. Причём (по указанию мануалов) скачивал файл без слова "boot" в имени. Положил скачанный файл прошивки в папку, настроенную в конфигурации tftpd, переименовав его в firmware.bin. Включил роутер и вставил USB-кабель в компьютер.

При включении кабеля в USB-порт компьютера он определился как новое устройство /dev/ttyUSB0 (у пользователей Windows появится новое устройство Serial Data Cable, создающее виртуальный COM-порт и требующее установки драйверов). После запуска команды

sudo minicom --device /dev/ttyUSB0

(пользователи Windows могут воспользоваться программой HyperTerminal, PuTTY или  KiTTY) и установки скорости обмена в 115200 бод 8N1 я увидел на экране диагностические сообщения и периодически появляющуюся надпись "Autobooting in 1 seconds ...". Сразу после очередного появления этого сообщения быстро набрал на клавиатуре tpl. Система перешла в режим ожидания команд, индикаторы роутера перестали мигать и сетевое подключение, не активное до этого, стало активным.

Затем я ввёл команды для заливки прошивки в железку:

setenv serverip 192.168.0.2

(установка IP-адреса, с которого будет залит файл прошивки в память)

setenv ipaddr 192.168.0.1

(установка IP-адреса оживляемого устройства)

tftpboot 0x81000000 firmware.bin

(скачивание файла прошивки с компьютера в память устройства (во временную область, начиная с адреса 0x81000000). Если при выполнении этой команды идет строчка Т Т Т Т Т Т, то это означает Timeout (нет ответа от 192.168.0.2). Должно быть заполнение экрана символами ##########.

erase 0x9f020000 +0x3c0000

(подготовка (очистка) блока памяти с адреса 0x9f020000 под прошивку длиной 0x3c0000 байт (3932160 в десятичной системе)

cp.b 0x81000000 0x9f020000 0x3c0000

(копирование блока памяти с адреса 0x81000000 в адрес 0x9f020000 длиной 0x3c0000 байт)

bootm 0x9f020000

(передача управления программе по адресу 0x9f020000)

Роутер перезагрузился и стал отвечать на ICMP-запросы с адресом 192.168.0.1. Половина дела сделано, железку я поднял с родной прошивкой, но с не рабочим WAN-портом.

Лог первой загрузки системы на реанимированном устройстве

Вторым этапом я скачал файл прошивки Open-WRT для данной модели и аппаратной ревизии роутера (Attitude Adjustment 12.09, r36088). В WEB-интерфейсе настройки зашел в пункт Система/Обновление ПО и выбрал скачанный файл. На сетевом интерфейсе компьютера поставил IP-адрес 192.168.1.2/30. После перезагрузки маршрутизатора он стал отвечать на ICMP-запросы с адреса 192.168.1.1. В терминальном окне я набрал telnet 192.168.1.1 и командой "passwd" установил пароль пользователя root. Скачанная прошивка идёт уже с WEB-интерфейсом LuCI, поэтому зайдя по адресу http://192.168.1.1 с браузера компьютера я увидел приглашение системы роутера для ввода логина и пароля.

В разделе Network -> Switch создал два влана:
VLAN1: CPU tagget и LAN2 untagget (это порт, который будет новым WAN-портом), остальные – off,
VLAN2: CPU tagget и LAN3 и LAN4 untagget, LAN1 off.
Сохранил и применил изменения.
В разделе Network -> Interfaces удалил старый интерфейс WAN и создал новый с именем NEWWAN, указав интерфейс VLAN eth1.1.
Сохранил и применил изменения.
В разделе Network -> Interfaces редактирую LAN (закладка Physical Settings), поставив галки напротив интерфейсов VLAN eth1.2 и Wireless Network: «OpenWrt».
Сохранил и применил изменения.
System -> Reboot — перегрузил роутер. Теперь у него роль WAN играет порт LAN2, а битый порт LAN1 отключён.

Лог загрузки маршрутизатора TP-Link TL-WR841ND v8.1 после сброса

Лог загрузки маршрутизатора TP-Link TL-WR841ND v8.1

Использованные ресурсы и ссылки:
Тема форума на dd-wrt.com
Инструкция по поднятию TL-WR1043ND с аналогичными симптомами
Тема форума на unixforum.org

P.S. — продолжение истории читайте тут: (вторая серия) Восстановление маршрутизатора TP-Link TL-WR841ND v8.1
