Заметки о парусах и парусных судах.

Апсель

Апсель (нидерл. aap-zeil — «обезьяний парус») — косой треугольный парус, самый нижний из стакселей. Апсель ставится на штагах бизань-мачты на парусных судах с прямым вооружением. Также апсель ставится на двухмачтовых яхтах в слабый ветер, когда судно длительное время вынуждено идти одним галсом. Для эффективного использования апселя и на курсах галфвинд, некоторые яхты оснащаются как большим апселем, прикреплённым галсом вблизи мачты, так и малым, находящимся примерно на середине расстояния между обеими мачтами.

Галсовый угол апселя крепится на палубе судна с наветренной стороны от грота-гика, а шкот проводят через нок бизань-гика, отчего он одновременно становится аэродинамически выгодной распоркой для последнего.

Снасть, по которой поднимается и опускается апсель, называется «апсель-леером».

Схемы: Показать

13 сентября   досуг   интересное   море   паруса   парусные суда   суда

Топсели

Топсель (от нидерл. top-zeil, верхний парус) — косой треугольный или трапециевидный дополнительный парус, поднимаемый в слабый ветер над гафельным или рейковым парусом между стеньгой и гафелем. На больших парусных судах с сухой (не имеющей рей) бизань-мачтой ставится над бизанью, на малых судах с косым вооружением — над фоком и гротом. Топсель может иметь треугольную или четырёхугольную форму; в последнем случае 1 или 2 шкаторины топселя пришнуровываются к топсель-рейкам.

Бывают гафельные и рейковые топсели, последние практически вышли из употребления. Топсель ставится с подветренной стороны гафельного паруса топсель-фалом, проведённым через топ стеньги на палубу. Шкот топселя проводится через блок на ноке гафеля, потом через промежуточный блок в районе его пятки, и дальше на палубу. Кроме указанных снастей, топсель удерживается у эзельгофта верхним галсом, проведённым через обушок на топе мачты, и оттягивается вниз нижним галсом, закреплённым на утках мачты. На длинных галсах в лавировку топсель убирают перед поворотом и поднимают снова с подветра. На лавировке короткими галсами топсель часто оставляют там, где он стоит, и мирятся с некоторой потерей тяги из-за ухудшения аэродинамики.

Показать

Шхуна «Хуан Себастьян де Элькано» («Juan Sebastián Elcano», ). Шхуна «Дух Южной Каролины» («Spirit of South Carolina», ).
Шхуна «Будез» («La Boudeuse», ). Шхуна «Санта-Мария Мануэла» («Santa Maria Manuela», ).

Различают галф-топсель — треугольный парус, который своей нижней стороной крепится к гафелю бизани, а вертикальный — к стеньге; фор- и грота-топсель — ставился над фока- и грота-триселем и верхним углом притягивался к топу стеньги фор- и грот-мачт, брифок-топсель — вид летучего топселя, прямой парус, поднимаемый над брифоком (у каспийских моряков носит название брам-топа). Один из передних косых парусов (кливеров) называется кливер-топсель (или летучий кливер), он ставится у самого топа передней мачты (см. рис. слева).

Шкаторину гафельного топселя, прикрепляемую к гафелю, называют верхней, или косой, шкаторину, прикрепляемую к мачте или трисель-мачте, — передней, или стоячей, кормовую — задней, или шкотовой; последнюю — нижней.

Гафельный тендер
1 — грот (грот-трисель);
2 — топсель;
3 — стаксель;
4 — кливер.

Галф-топсель
1 — фаловый угол;
2 — галсовый угол;
3 — шкотовый угол;
4 — угловые боуты;
5 — передняя шкаторина;
6 — нижняя шкаторина;
7 — задняя шкаторина;
8 — ликтрос;
9 — люверс;
10 — ползун.

На современных яхтах трисель и галф-топсель заменены одним треугольным парусом (называемый бермудским), вертикальная сторона которого ходит вдоль мачты по специальному пазу (лик-пазу) или погону, а нижняя — крепится к гику (возможны варианты с закруткой в мачту или в гик).

Убираемый топсель
1 — фал; 2 — нирал; 3 — галс; 4 — шкот.
Постоянный топсель
1 — фал; 2 — галс; 3 — шкот.

Парусно-гребная шлюпка ЯЛ-6. Часть 3. Парусное вооружение


Третья из цикла статей о шестивёсельном ялике ЯЛ-6 с рейково-разрезным парусным вооружением.

2. Корпус

Индекс

4. Предметы снабжения

Оглавление
Общий вид
Рангоут
Паруса
Рангоутный чехол

Показать

Общий вид
Шестивёсельный ял имеет одномачтовое рейковое разрезное парусное вооружение, основными частями которого являются рангоут — мачта и реёк, паруса — фок и кливер, стоячий такелаж — снасти для поддержания рангоута, бегучий такелаж — снасти для подъёма и управления парусами.


Парусное вооружение шестивёсельного яла:
1 — флюгарка; 2 — флаг; 3 — задний нок-бензельный угол фока; 4 — нок рейка; 5 — реёк; 6 — шкала; 7 — слаблинь; 8 — люверс; 9 — бензельный угол фока; 10 — ракс-бугель с гаком; 11 — бугель с обушками; 12 — фал; 13 — трётная стропка; 14 — мачта; 15 — бензельный угол кливера; 16 — полубензель; 17 — передний нок-бензельный угол кливера; 18 — верхняя шкаторина фока; 19 — передняя шкаторина фока; 20 — задняя шкаторина кливера; 21 — верхняя шкаторина кливера; 22 — передняя шкаторина кливера; 23 — кренгельс для переноса шкотов; 24 — галсовый угол кливера; 25 — кливер-галс; 26 — галсовый гак; 27 — нижняя шкаторина кливера; 28 — банты; 29 — бугель с гаком; 30 — фока-галс; 31 — галсовый угол фока; 32 — кливер-шкот; 33 — нижняя шкаторина фока; 34 — шкотовый угол кливера; 35 — риф-штерты; 36 — риф-банты; 37 — боуты; 38 — фока-шкот; 39 — шкотовый угол фока; 40 — задняя шкаторина фока; 41 — слаблинь.
Перейти к оглавлению.

Рангоут
Мачта на шестивёсельном яле одна, называется фок-мачтой и служит опорой для парусов. Изготовляется из сосны или ели (клееная). Её длина — 5,5 м. Нижний конец мачты — шпор — выполнен четырёхгранным и для прочности обшит металлической оковкой.


Рангоут шестивёсельного яла:
1 — топ мачты; 2 — бугель с обухами для крепления верхних концов вант; 3 — вантина; 4 — шкив для фала; 5 — ракс-бугель; 6 — бугель с гаком для крепления фока-галса; 7 — шпор мачты в оковке; 8 — коуш; 9 — крепление штерта к вантпутенсу (талрепный узел); 10 — вантпутенс.

Для плотного прилегания мачты к банке нижняя часть её спереди имеет плоскую форму. Выше банки сечение мачты круглое с постепенным уменьшением диаметра по высоте. Наибольшая толщина мачты — в районе наметки (100 мм). В этом месте она воспринимает основную нагрузку парусов. Выше наметки на мачте укреплен бугель с гаком для осаживания и крепления фока-галса.

На верхний конец мачты — топ — в уровень с её верхним срезом надет и закреплён шурупами бугель с обушками для крепления вант. Ниже бугеля в мачте вырезано сквозное отверстие, в которое помещён шкив. Через шкив пропущен ходовой конец фала (фока-фала).

Ванты служат для крепления мачты. Делаются из пенькового троса окружностью 50 мм или стального троса диаметром 4-6 мм. В оба конца вант вплеснены коуши — металлические кольца с желобками. Верхние концы вант крепятся к обухам бугеля. К нижним коушам вант крепятся штерты — концы линя окружностью 25 мм, служащие тросовыми талрепами для обтягивания и крепления вант к вант-путенсам. Длина вант должна быть такой, чтобы в обтянутом состоянии тросовый талреп был не короче 20 см. Запрещается укорачивать ванты с помощью узлов.

Фал делается из растительного троса окружностью 40 мм и служит для подъёма рейка с парусом. Коренной конец фала крепится к обуху ракс-бугеля, а ходовой пропускается через шкив в мачте и крепится за нагель.

Ракс-бугель — металлическое кольцо с гаком, надевается на мачту и служит для удержания рейка с парусом у мачты. Кольцо ракс-бугеля обшивается кожей.

Мачта с вантами и фалом хранится на банках в диаметральной плоскости шлюпки слева от паруса.

Реёк изготовляется из сосны или ели. Имеет длину 4,3 м. Оконечности рейка называются ноками. На концах реёк имеет зарубки, с помощью которых полубензелями по рейку растягивается верхняя шкаторина паруса. Для усиления прочности на реёк наложена дубовая желобообразная планка, называемая шкалой. Шкала крепится к рейку в трёх местах полубензелями. На расстоянии одной трети от переднего нока рейка укреплена трётная стропка, служащая для соединения рейка с ракс-бугелем. Трётная стропка изготовляется из тонкого стального оцинкованного гибкого троса и обшивается кожей. При подъеме паруса трётная стропка очком надевается на гак ракс-бугеля.


Реёк шестивёсельного яла:
1 — реёк: 2- шкала; 3- трётная стропка; 4 — полубензели; 5 — зарубка на ноке рейка.
Перейти к оглавлению.

Паруса
Парус изготовляют из лучших сортов парусины, имеющей специальную водоупорную пропитку. Разрезной парус состоит из двух парусов — фока и кливера, имеющих форму неправильных четырёхугольников площадью 14,6 м2 и 5,8 м2.

Паруса сшиты из отдельных полотнищ двойным швом. Передняя. задняя, верхняя и нижняя кромки парусов, называемые шкаторинами, окантованы тросом особого пологого спуска — лик-тросом. Лик-трос пришивается к лицевой стороне паруса целым концом и имеет только один сплесень, располагаемый в месте, где парус испытывает наименьшее напряжение — вверху.

Углы парусов при их работе испытывают наибольшее натяжение и поэтому дополнительно укреплены кусками парусины — бантами и полосами из парусины — боутами, нашитыми с обеих сторон паруса.

Верхний передний угол фока и верхний задний угол кливера называются бензельными. Верхний передний угол кливера называется передним нок-бензельным углом, задний верхний угол фока — задним нок-бензельным углом. Передние нижние углы фока и кливера называются галсовым, а задние — шкотовыми.

По всей длине верхней шкаторины фока и кливера пробиты отверстия — люверсы, которые для прочности по краям обметаны ниткой или окованы латунью. Через люверсы, расположенные у верхних углов паруса, вяжутся полубензели, которыми парус растягивается по рейку; через остальные люверсы продет слаблинь, прихватывающий парус к рейку по всей длине верхней шкаторины.


Соединение фала с парусом:
1 — лик-трос; 2 — слаблинь; 3 — трётная стропка; 4 — ракс-бугель; 5 — фал; 6 — полубензель.

В нижней части паруса параллельно нижней шкаторине пробиты у фока два ряда, а у кливера один ряд люверсов, через которые пропущены короткие (до 60 см) отрезки линя — риф-штерты, служащие для уменьшения площади парусов в свежую погоду. Риф-штерты крепятся к парусу с помощью узлов, завязанных на риф-штертах с обеих сторон паруса вплотную к нему. Для прочности в районе люверсов с обеих сторон паруса нашиты риф-банты.

К шкаторине заднего нок-бензельного угла фока пришит военно-морской флаг, а под ним — флюгарка размером 30×50 см. Поверх бантов к парусине заднего нок-бензельного угла с обеих сторон пришиты четырёхугольные отрезки парусины размером 30×30 см, на которых чёрной краской написан цифровой позывной (номер) шлюпки.

Все нижние утлы паруса для крепления галсов и шкотов имеют кренгельсы — петли из троса, в которые введены металлические оцинкованные круглые коуши, предохраняющие кренгельсы от перетирания. Кренгельсы имеются также на уровне риф-штертов и служат для переноса галсов и шкотов при взятии рифов.

Галсы служат для обтягивания и крепления галсовых углов паруса и изготовляются из растительного троса окружностью 25 мм. Галс фока называется фока-галсом, галс кливера — кливер-галсом. Фока- и кливер-галсы имеют длину 125 см.

Шкоты служат для управления парусами и изготовляются из троса окружностью 30 мм. Они крепятся серединой к кренгельсам шкотовых углов и в зависимости от паруса называются фока — шкотами или кливер-шкотами. Фока-шкоты имеют длину 15 м, кливер-шкоты — 9м.


Крепление кренгельса к парусу:
1 — лик-трос; 2 — бант; 3 — полотнище; 4 — люверс; 5 — кренгельс; 6 — коуш; 7 — обшивка лик-троса (хлопчатобумажные нитки).
Перейти к оглавлению.

Рангоутный чехол
Рангоутный чехол выкраивается из парусины в виде прямоугольника, сторона которого на 25 см длиннее рейка. С одной стороны (обращённой к корме шлюпки) чехол на 1/3 длины сшит в виде мешка цилиндрической формы. Вдоль несшитых краев симметрично пробиты люверсы.

Для быстрой шнуровки (расшнуровки) удобно применять не штерт, а ряд стропок, вплесненных в люверсы одной из кромок чехла. Длина стропок несколько больше расстояния между люверсами. Шнуровка производится одновременно с обоих концов чехла и поэтому требует меньше времени.

В рангоутном чехле хранится парус с рейком, галсами и шкотами.


Рангоутный чехол:
1 — люверсы; 2 — сшитая часть чехла; 3 — петли (стропки).
Перейти к оглавлению.

Паруса

Оглавление
Общие сведения
Виды парусов
Прямые паруса
Латинские паруса
Гафельные паруса
• Люгерные (или рейковые) паруса
Стаксели
Кливера
Добавочные паруса
Детали парусов
• Детали прямых парусов
• Детали латинских парусов
• Детали гафельных парусов
Старинные паруса
Источники

Показать

Общие сведения
Парус представляет собой соединенные полотнища парусины, которые воспринимают давление ветра и используют для движения судна. Слово «парус» происходит от греческого «фарос», что означает «полотно», «ткань»; в древности на Руси использовался термин «ветрило». Раньше паруса изготовляли из льняной или хлопчатобумажной ткани, сейчас наиболее распространён синтетический материал — дакрон.

Паруса шьют из льняных, пеньковых или хлопчатобумажных тканей. У последних только поперечные нити хлопчатобумажные, продольные (основа) — пеньковые. Насчитывается пять разновидностей таких тканей: «катун» (для парусов шебек и малых судов), двойной «катун» для марселей и судовых тентов, обычный «катун» для шлюпок, простой «катун» для шебек и «катун» с маленькими белыми и синими квадратами для палаток и занавесей. Иногда применялась парусина «мелистух». Её изготовляли в Бофорте и Ожерсе в департаментах Майени и Луаре. Существовало два сорта ткани: тонкая и более легкая шла для брамселей, стакселей и кливеров, а более грубая и прочная — для марселей, нижних стакселей и т. п. Парусина всегда имела светло-серый цвет. Для шитья парусов используют специальные парусные нитки.

Совокупность всех парусов называют парусным вооружением корабля. Под парусностью понимают как общую площадь всех парусов, так и типы парусов, которые несет данное судно или шлюпка (латинские, прямые, штормовые и т. д.).

Различают носовую парусность — та площадь парусов, которые находятся к носу от вертикальной оси вращения корабля, кормовую — площадь парусов, которые располагаются в корме от этой оси. Эти термины применяют при исследовании воздействия, которое оказывают соответствующие паруса на рыскание и поворотливость корабля.
Перейти к оглавлению.

Виды парусов

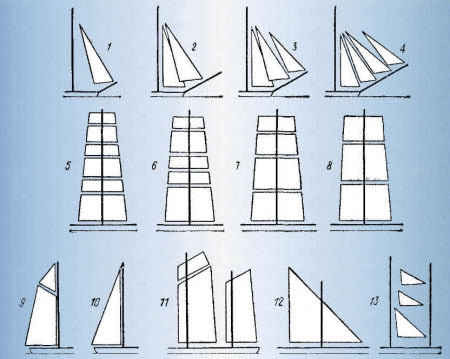

Виды парусов:
паруса, крепящиеся к бушприту: 1 — кливер; 2 — кливер и под ним фока-стаксель; 3 — бом-кливер (впереди), кливер и фока-стаксель; 4 — бом-кливер, кливер, фор-стеньга-стаксель и фока-стаксель.
Рейковые паруса, поднимаемые на мачтах (именуются всегда снизу вверх)) 5 — главный, разрезные (нижний и верхний) марсели, разрезные (нижний и верхний) брамсели, бом-брамсель; 6 — главный, разрезные (нижний и верхний) марсели, брамсель, бом-брамсель; 7 — главный, марсель, брамсель, бом- брамсель; 8 — главный, марсель, брамсель.
Остальные виды парусов (также снизу вверх): 9 — бизань и треугольный топсель; 10 — бизань; 11 — косой парус с рейковым топселем; на меньшей мачте один косой парус; 12 — косой (латинский) парус; 13 — ундер-стаксель, марса-стаксель и брам-стаксель.

Паруса разделяют в зависимости от их формы и места крепления:

  • по форме различают паруса:
    • прямоугольные;
    • трапециевидные;
    • треугольные.
  • в зависимости от места крепления:
    • верхним краем на рее;
    • одной из сторон на мачте;
    • одна из сторон на тросе.

Кроме этого, все паруса можно разделить на прямые и косые — первые ставят поперёк, а вторые вдоль диаметральной плоскости судна. Косые паруса делят на латинские, гафельные, кливера и стаксели.
Перейти к оглавлению.

Прямые паруса
Прямые паруса имеют четырехугольную-прямоугольную или трапециевидную форму и своей верхней стороной крепятся к рею. Нижняя сторона (обычно несколько изогнута к верху) с помощью шкотов и галсов прикрепляется к нижележащему рею или палубе корабля. Прямые паруса легко крепить и ставить, несложно делить на меньшие. Они широко распространены, но лавировать судну с ними крайне неудобно, так как наименьший (эффективный) угол между направлением ветра и диаметральной плоскостью носовой части судна равен примерно 67 градусов.

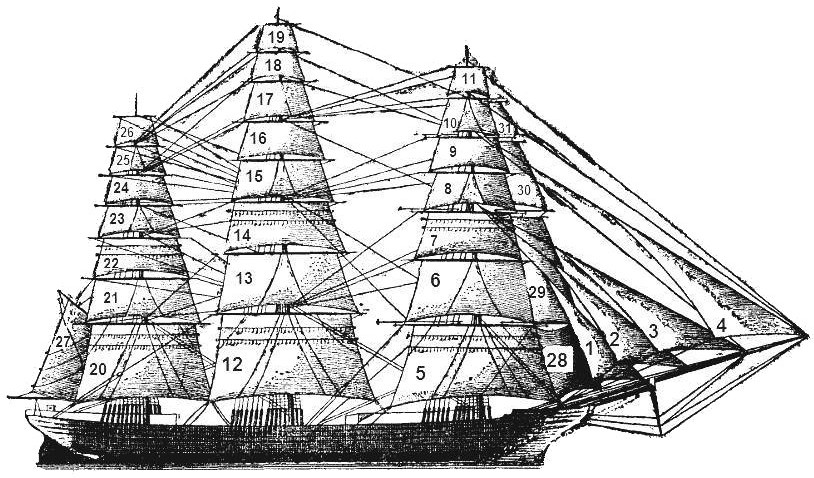

Комплект прямых парусов судна XIX — XX веков:
1 — фор-стеньга-стаксель; 2 — средний кливер; 3 — кливер; 4 — бом-кливер; 5 — фок; 6 — нижний фор-марсель; 7 — верхний фор-марсель; 8 — нижний фор-брамсель; 9 — верхний фор-брамсель; 10 — фор-бом-брамсель; 11 — фор-трюмсель; 12 — грот; 13 — нижний грот-брамсель; 14 — верхний грот-марсель; 15 — нижний грот-брамсель; 16 — верхний грот-брамсель; 17 — грот-бом-брамсель; 18 — грот-трюмсель; 19 — грот-мунсель (небольшой парус, который применялся на больших парусных судах); 20 — бизань; 21 — нижний крюйсель; 22 — верхний крюйсель; 23 — нижний крюйс-брамсель; 24 — верхний крюйс-брамсель; 25 — крюйс-бом-брамсель; 26 — крюйс-трюмсель; 27 — контр-бизань; 28 — фор-ундер-лисель; 29 — фор-марса-лисель; 30 — фор-брам-лисель; 31 — фор-бом-брам-лисель.


Комплект прямых парусов:
I — обычный с одним марселем: 1 — грот, 2 — марсель, 3 — брамсель, 4 — верхний брамсель;
II — с разрезными марселями и брамселями: 1 — грот, 2 — нижний марсель, 3 — верхний марсель, 4 — нижний брамсель, 5 — верхний брамсель, 6 — бом-брамсель.

Перейти к оглавлению.

Латинские паруса
Латинские паруса — это паруса треугольной формы, которые привязывают к рею длинной стороной; в диаметральной плоскости судна, по направлению к корме, их растягивают при помощи шкота. Латинские паруса относятся к косым. Они позволяют судну идти под углом 20 градусов относительно курса судна и направления ветра. Латинские паруса называют в зависимости от принадлежности к той или иной мачте, а именно: латинские фок, грот и бизань. Наибольший парус, применявшийся на галерах, назывался «bastardo», средний — «borda», самый меньший «marabotto». Каждый из парусов ставили в зависимости от силы ветра. При непогоде на «фортуна-рее» поднимали прямой штормовой парус. До конца XVIII века на судах с прямыми парусами бизань-мачта несла латинскую бизань (на рю-рее). Уже с середины XVIII века начали применять бизани двух форм: традиционной треугольной (так называемая бизань французского типа) и трапециевидной, закрепленной своей верхней стороной на рее, а передней, вертикальной, — на мачте (бизань английского типа). Бизань этой формы была похожа на гафельный парус — трисель.

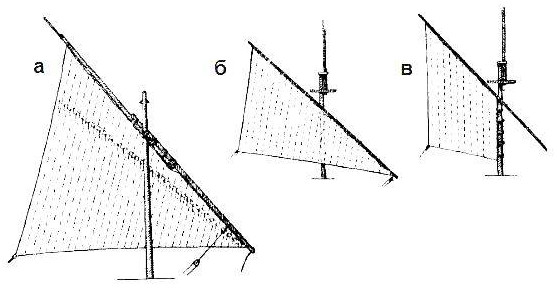

Латинские паруса:
a — галеры; б — бизань французского типа; в — бизань английского типа.
Перейти к оглавлению.

Гафельные паруса
Гафельные паруса имеют трапециевидную форму и разделяются на собственно гафельные паруса (трисели), галф-топсели, люгерные или рейковые и шпринтовые. Трисель имеет форму неправильной трапеции, который своим верхним краем прикреплен к гафелю бизани, нижним краем к бизань-гику и вертикальной стороной к мачте или трисель-мачте. Галф-топсель — треугольный парус, который своей нижней стороной крепится к гафелю бизани, а вертикальной стороной — к стеньге. Трисели ставят на бизань-мачтах судов с прямыми парусами и на всех мачтах гафельной шхуны. На тендерах трисель и галф-топсель в настоящее время заменён одним треугольным (бермудским) парусом, вертикальная сторона которого ходит вдоль мачты по специальному пазу или погону, а нижняя крепится к гику.
Перейти к оглавлению.

Люгерные (или рейковые) паруса представляют собой разновидность гафельных: верхняя сторона их крепится к маленькому рейку, фал которого закреплен на треть длины рейка, считая от переднего нока. Их так и называют — «третьяки». Передний нижний угол паруса натягивают по направлению к носу, а задний — по направлению к корме. Есть и «четвертак» — люгерный парус, передний нижний угол которого крепится вблизи мачты, а фал — на одной четверти длины рейка, считая от переднего нока. Шпринтовые паруса — это четырехугольные паруса с острым задним ноковым углом, который растягивается диагонально поставленным штоком — шпринтовом. Нижний конец шпринтова упирается в стропку на мачте, а верхний — в задний ноковый угол паруса.

Раньше гафельные паруса делились на гафельные паруса с гафелем и гиком (бригантина); гафельные паруса без гика; шпринтовые паруса, аналогичные вышеприведенным, называвшиеся «livarda» — по названию шпринтова; люгерные паруса, идентичные «третьякам», и билландеры, также похожи на «третьяки». Билландер был главным парусом судов, которые англичане и голландцы использовали в качестве торговых. Это были двухмачтовые суда с парусом очень длинной трапециевидной формы, который висел на небольшом рее. К косым парусам относятся треугольные паруса: гуари и большие сферические спинакеры, устанавливаемые на носу при помощи выстрела — спинакер-гика — и используемые при попутном ветре. Этот парус считается дополнительным.

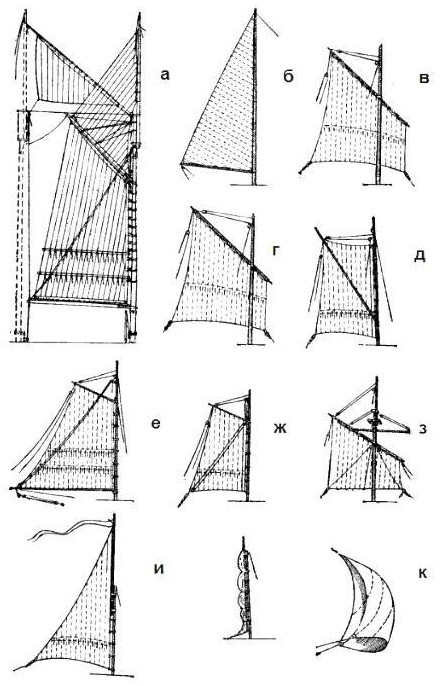

Гафельные и люгерные (рейковые) паруса:
а — трисель и галф-топсель; б — бермудский; в — люгерный или «третьяк»; г — «четвертак»; д — шпринтовый парус; е — трисель; ж — трисель со свободной нижней шкаториной; з — билландер; и — гуари; к — спинакер.
Перейти к оглавлению.

Стаксели
Эти треугольные паруса ходят по штагам, от чего они и получили название стаксели (нем. stag — штаг, segel — парус; stagsegel — штаговый парус). Стаксели, находящиеся между фок- и грот-мачтами, разделяют на следующие: грота-стаксель (применяется крайне редко), грот-стень-стаксель (называют «угольным», так дым от камбузной трубы загрязнял его), грот-брам-стаксель и грот-бом-брам-стаксель. Между грот- и бизань-мачтами ставили апсель, или «бизань стаксель»; крюйс-стень-стаксель; крюйс-брам-стаксель и крюйс-бом-брам-стаксель.

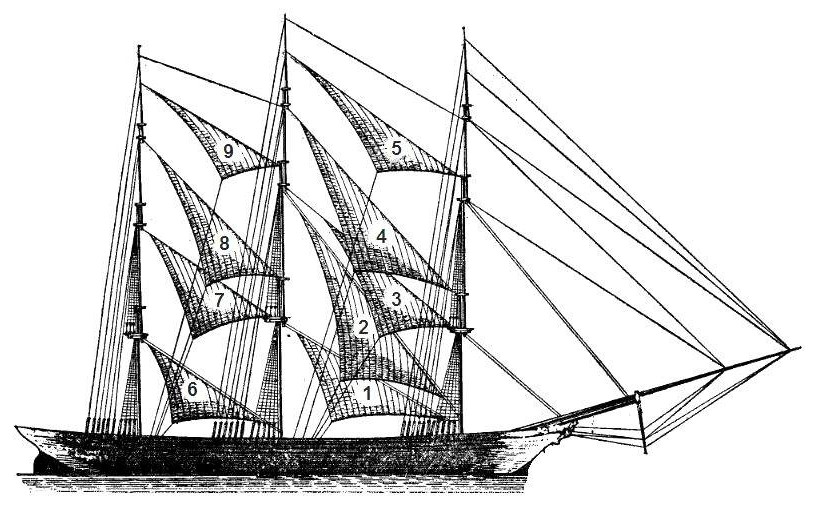

Стаксели:
1 — грота-стаксель; 2 — грот-стень-стаксель; 3 — мидель-стаксель; 4 — грот-брам-стаксель; 5 — грот-бом-брам-стаксель; 6 — апсель; 7 — крюйс-стень-стаксель; 8 — крюйс-брам-стаксель; 9 — крюйс-бом-брам-стаксель.

Раньше различали следующие стаксели: грота-стаксель, грот-стень-стаксель, «второй» или «малый» грот-стень-стаксель (мидель-стаксель); грот-брам-стаксель, крюйс-стаксель или «крюйс-кливер»; крюйс-стень-стаксель, крюйс-брам-стаксель и «второй» крюйс-брам-стаксель (использовали редко).
Перейти к оглавлению.

Кливера
Эти треугольные паруса появились в XVIII веке, их ставят между фок-мачтой и бушпритом, иногда прямо на штагах или леерах, специально натянутых для них. Современные парусные суда, имеющие длинный утлегарь, могут нести следующие кливера: на фока-штаге — штормовой фор-стеньги-стаксель или фор-стаксель (поднимаются во время шторма; в XVIII веке в этих случаях ставился двойной парус или «штормовой кливер»); на фор-стень-штаге — фор-стеньги-стаксель; на леерах — средний кливер, кливер или бом-кливер. Иногда применяют еще и шестой кливер, который ходит по фор-бом-брам-штагу. При небольшом утлегаре парусные суда несли четыре кливера: фор-стеньги-стаксель, средний кливер и бом-кливер.

На тендерах и яхтах ставят особый кливер, нижний край которого имеет значительную длину. Такой кливер называют «Генуя» (генуэзский стаксель). Военные суда, как правило, имели четыре кливера: фор-стеньги-стаксель, или «малый кливер»; средний кливер, кливер, или «второй кливер», или «фальш-кливер»; бом-кливер, или «третий кливер».
Перейти к оглавлению.

Добавочные паруса
Паруса, которые добавляют к основным прямым парусам судна, чтобы увеличить скорость при слабом ветре, называют добавочными. К ним относятся: трапециевидные лисели и брам-лисели, которые ставят по бокам марселей и брамселей, треугольные или четырехугольные ундер-лисели, которые ставят по бокам фока и грота.

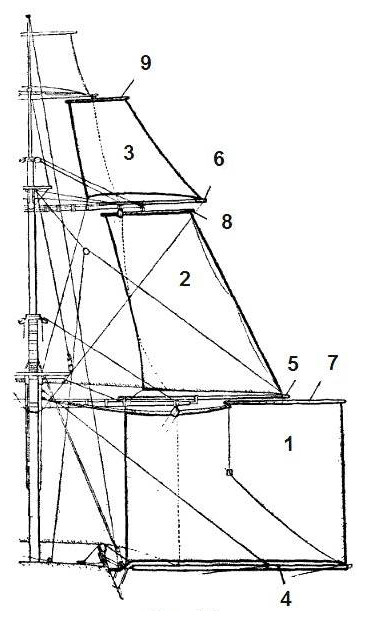

Добавочные паруса судна начала XIX века:
1 — ундер-лисель; 2 — марса-лисель; 3 — брам-лисель: 4 — ундер-лисель-спирт; 5 — марса-лисель-спирт; 6 — брам-лисель-спирт; 7 — ундер-лисель-рей; 8 — марса-лисель-рей; 9 — брам-лисель-рей.

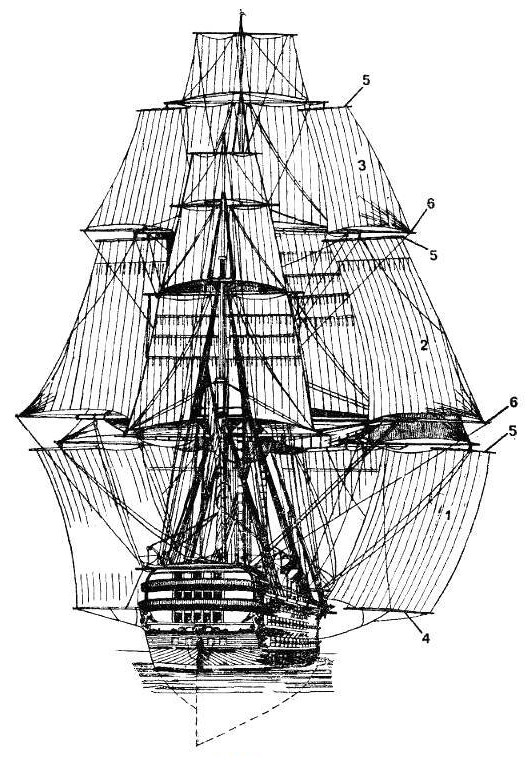

Корабль с основными и добавочными парусами, начало XIX века:
1 — ундер-лисель; 2 -марса-лисель; 3 — брам-лисель; 4 — ундер-лисель-спирт; 5 — лисель-рей; 6 — лисель-спирты.

Ранее добавочными называли и парусину, которую крепили к прямым парусам с боков, а иногда и снизу. Это — лисели или бонеты. Различали: фока- и грота-бонеты (ундер-лисели), фор- и грот-марса-бонеты, фор- и грот-брам-бонеты. Иногда бонеты или лисели ставили и у бизани и крюйселя. В течение XIV-XVI веков бонеты крепили снизу непосредственно к нижним парусам, в том числе и к латинской бизани. С введением рифов они вышли из обихода.

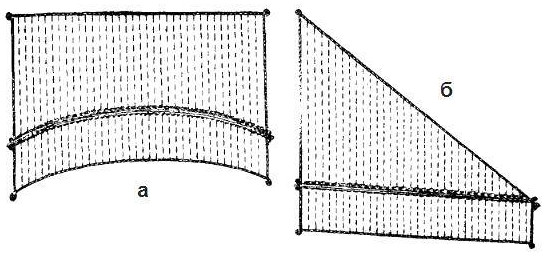

Бонеты:
а — штормового паруса; б — бизани.

В штормовых условиях обычно уменьшают площадь парусов в соответствии с силой ветра. К штормовым парусам относят фор-стеньги-стаксель, штормовой фор-стеньги-стаксель, нижние марсели, зарифленный грот, грот-стень-стаксель и зарифленную бизань.
Перейти к оглавлению.

Детали парусов
Детали прямых парусов
Паруса состоят из нескольких параллельных полотнищ парусины, наложенных внакрой и сшитых друг с другом двойным швом. Расстояние между швами составляет 2-3 см. Края паруса подгибают и прошивают, поэтому они обычно двойные. Вдоль кромок паруса пришивают растительный или гибкий стальной трос, называемый ликтросом. Верхний край паруса, который привязывают к рею, называют верхней шкаториной или «головой», боковые вертикальные края — боковыми шкаторинами, нижний край — нижней шкаториной, или «подошвой».

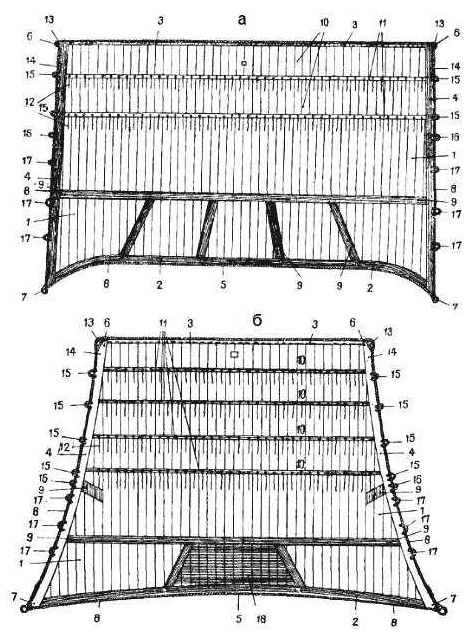

Детали прямых парусов:
а — нижний (штормовой); б — марсель;
1 — парусина после взятия рифов; 2 — подшивка; 3 — верхняя шкаторина; 4 — боковые шкаторины; 5 — нижняя шкаторина; 6 — «ноковый изгиб»; 7 — шкотовый угол; 8 — ликтрос; 9 — боуты; 10 — парусина, которая убирается при взятия соответствующего рифа; 11 — риф-банты; 12 — риф-сезни; 13 — ноковый кренгельс; 14 — «кость»; 15 — риф-кренгельс для штык-болта; 16 — кренгельс риф-талей; 17 — кренгельс для шпрюйта булина; 18 — стоплат.

Верхние углы паруса называют ноковыми, нижние — шкотовыми. Для укрепления паруса в наиболее напряжённых местах нашивают полосы парусины. Если они идут параллельно нижней шкаторине, то их называют бантами, если наискосок, то — боутами. Шкотовые и ноковые углы и ликтрос дополнительно обшивают кожей. Рифами называют горизонтальный ряд штертов — риф-сезней, продетых сквозь люверсы в риф-бантах, которые позволяют при необходимости уменьшить его площадь при посвежевшем ветре. При взятии рифов парусину между реем и соответствующим риф-бантом закатывают, и получившейся рулон обвязывают риф-сезнями. Такой приём взятия рифов сохранился до наших дней.

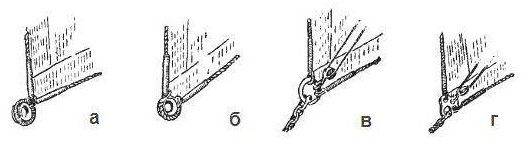

Типы шкотовых углов:
a — с кренгельсом и бензелем; б — с кренгельсом и стропом; в — с рымом; г — с «очками».

По верхней шкаторине паруса проходят люверсы, через которые продевают небольшие отрезки линя — реванты, служащие для крепления паруса к лееру рея.

Парус накладывается на рей и крепится небольшими кончиками, так называемыми обносными сезнями, которые подвязаны к лееру рея. Рубашку уложенного паруса закрепляют треугольным куском парусины, подвязанным к середине рея.

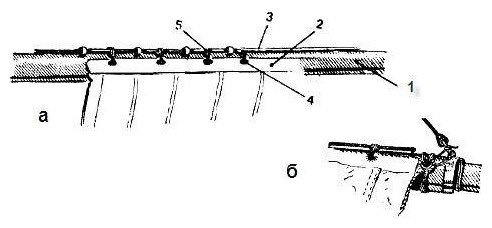

Крепление прямого паруса к рею:
a — крепление верхней шкаторины; б — крепление кренгельса нокового угла;
1 — рей; 2 — верхняя шкаторина паруса; 3 — леер рея; 4 — люверсы; 5 — бензели.

Паруса для разных ветров выкраиваются с разной кривизной. Для слабых ветров применяют более пузатые паруса, для сильных — более плоские. Пузо достигается с помощью закладок. Закладка представляет собой полоску парусины переменной ширины (от нуля до значения закладки), отрезаемую от кромки полотнища. Чем больше закладка, тем более пузатым становится парус.

Треугольные и гафельные паруса для слабых ветров имеют особо развитую серповину, которая не будет «стоять» сама, норовя загнуться на ветер. Происходит это потому, что булинь всегда тянут при прошивке. Такое «поведение» ткани искажает форму паруса, тем самым снижая его эффективность. Для предотвращения этого явления парусные мастера пришивают к мякоти паруса латкарманы, в которые вставляются латы.

Латкарман представляет собой длинную полость, пришитую к мякоти паруса, почти параллельно нижней шкаторине (перпендикулярно задней шкаторине), и открытую в сторону задней шкаторины. В эти карманы вставляются длинные металлические, деревянные или пластиковые дощечки, называемые латами. По сути, лата выполняет функцию нервюры.
Перейти к оглавлению.

Детали латинских парусов
Латинские паруса шьются из полотнища парусины и имеют подогнутые кромки, обшитые ликтросом. Шкаторина паруса, которая крепится к рею, называется косой, кормовая — задней и последняя — нижней.

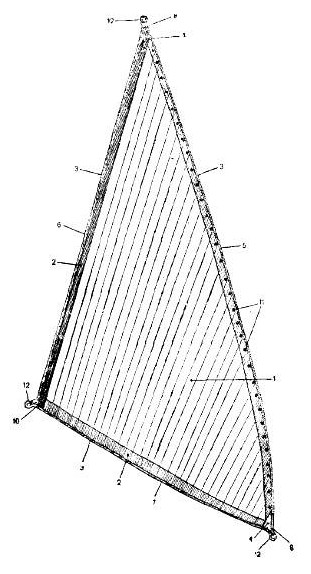

Детали кливера:
1 — полотнище; 2 — подшивка; 3 — ликтрос; 4 — боуты; 5 — передняя шкаторина; 6 — задняя шкаторина; 7 — нижняя шкаторина; 8 — галсовый угол; 9 — ноковый угол; 10 — шкотовый угол; 11 — люверсы для крепления раксов; 12 — кренгельсы.

Верхний угол паруса называется фаловым, нижний передний — галсовым, а нижний задний — шкотовым. Также называются детали стакселей и кливеров.

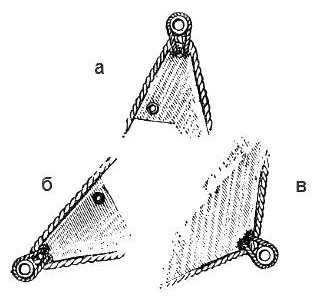

Углы латинского паруса с кренгельсами:
а — фаловый; б — галсовый; в — шкотовый.

Латинские паруса крепятся на реях при помощи бегущего конца — слаблиня, который проходит через люверсы паруса и вокруг рея с затяжкой петель особым узлом.

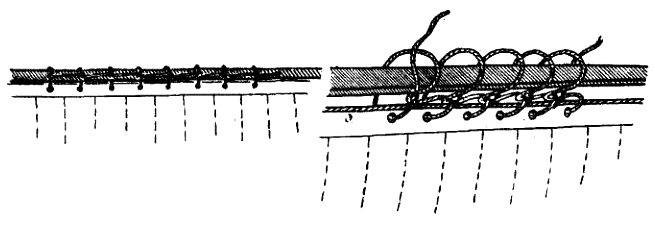

Крепление латинских парусов.
Перейти к оглавлению.

Детали гафельных парусов
Гафельные паруса также сшиты из полотнищ парусины и имеют подогнутые кромки по периметру. Обшиваются ликтросом с соответствующими рифами, кренгельсами, бантами и боутами. Шкаторину, которая крепится к гафелю, называют верхней или косой, шкаторина, которая крепится к мачте, называют передней (стоячей), задней (шкотовой) и последней (нижней). Гафельный парус присоединяется к мачте при помощи деревянных или железных обручей — сегарсов.

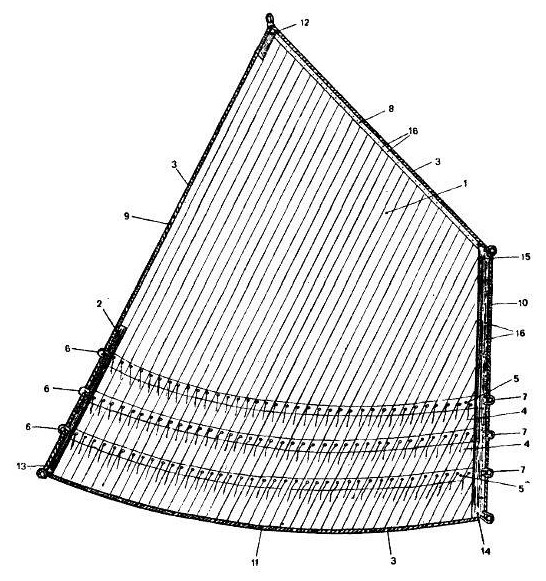

Детали триселя:
1 — полотнище; 2 — боут; 3 — ликтрос; 4 — парусина соответствующего рифа; 5 — риф-банты; 6 — шкотовые риф-кренгельсы; 7 — галсовые риф-кренгельсы; 8 — верхняя шкаторина; 9 — задняя шкаторина; 10 — передняя шкаторина; 11 — нижняя шкаторина; 12 — нок-бензельный угол; 13 — шкотовый угол; 14 — галсовый угол; 15 — верхний галсовый угол; 16 — люверсы для слаблиня.
Перейти к оглавлению.

Старинные паруса
Детали старинных парусов имели такие же отличительные признаки и те же обозначения, что и детали современных парусов. Так, на прямом парусе различали: полотнища или верхнюю шкаторину, «стороны» (боковые шкаторины), «ноги» (нижнюю шкаторину), шкотовые и ноковые углы. Имелись «головной», «боковые» и «ножной» ликтросы. Для подкрепления паруса на него нашивали боуты, стоплаты, риф-банты с риф-гатами для риф-сезней и др.

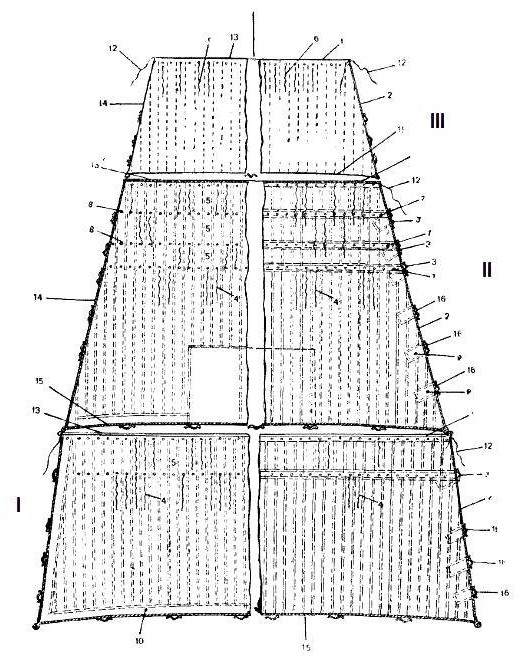

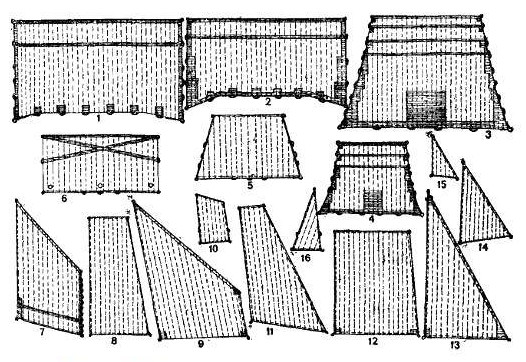

Детали парусов судна XVII — XVIII веков:
I — нижний парус или штормовой; II — марсель; III — брамсель;
1 — ликтросы верхней шкаторины; 2 — ликтросы боковых шкаторин; 3 — риф-крен-гельсы; 4 — риф-сезни; 5 — парусина соответствующего рифа; 6 — реванты; 7 — риф — банты; 8 — риф-гаты; 9 — боуты кренгельсов; 10 — подшивка; 11 — стоплат; 12 — реванты нокового угла; 13 — верхняя шкаторина; 14 — боковые шкаторины; 15 — ликтрос нижней шкаторины; 16 — кренгельс шпрюйта булиня..


Полное парусное вооружение трёхмачтового судна XVII — XVIII веков.
1 — грот; 2 — фок; 3 — марсели (грот-марсель, фор-марсель или крюйсель); 4 — брамсель; 5 — бом-брам-сель; 6 — блинд или бом-блинд; 7 — бизань; 8 — марса-лисель; 9 — грота-стаксель; 10 — грот-стеньги-стаксель; 11 — брам-лисель; 12 — ундер-лисель; 13 — фор-стеньги-стаксель; 14 — бом-кливер; 15 — кливер; 16 — средний кливер.

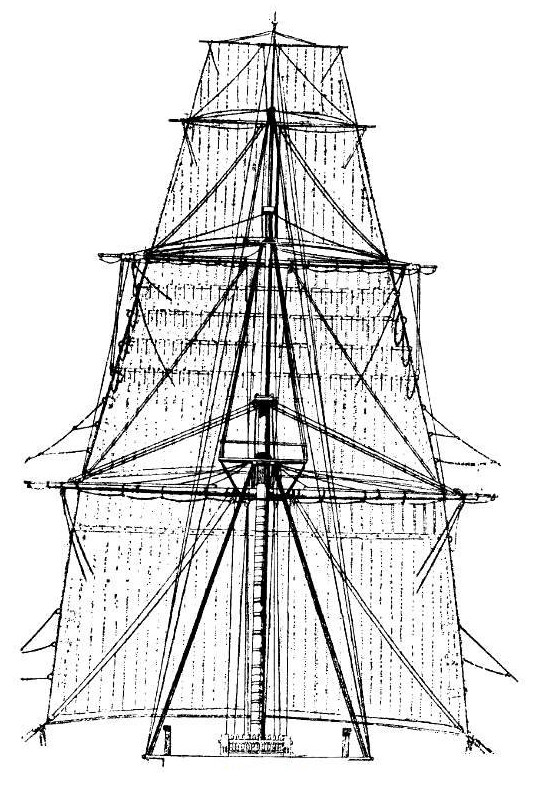

Вооружение прямых парусов на судне XVIII — начало XIX веков.

Парус крепился непосредственно к рею при помощи ревантов, которые проходили через люверсы верхней шкаторины. На реванте, для того чтобы он не выскочил из люверса, делались два узла. Аналогичным образом в риф-гатах крепили риф-сезни. Шлаги накладывали в противоположных направлениях и затем связывали их концы вместе.

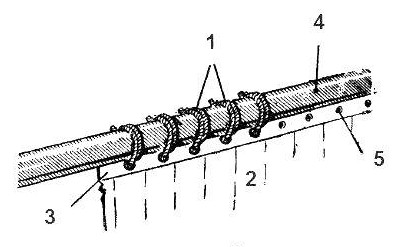

Крепление верхней шкаторины прямого паруса к рею на судах XVII — XVIII веков.
1 — ревант; 2 — парус; 3 — бант у верхней шкаторины; 4 — рей; 5 — люверсы.
Перейти к оглавлению.

Источники
http://korabley.net/news/parus_klassifikacia_nazvania_korabelnih_parusov/2009-04-30-231
https://ru.wikipedia.org/wiki/Парус
https://ru.wikipedia.org/wiki/Парусное_вооружение
https://ru.wikisource.org/wiki/Словарь_морских_терминов,_встречающихся_в_рассказах_(Станюкович)
https://flot.com/publications/books/shelf/vlasov/
https://bigenc.ru/technology_and_technique/text/2322366
http://www.museum.ru/museum/ships/
К. Х. Марквардт. Рангоут, такелаж и паруса судов XVIII века. Перевод с немецкого А. А. Чебана.; Л. «Судостроение», 1991 г., 228 с.
Перейти к оглавлению.

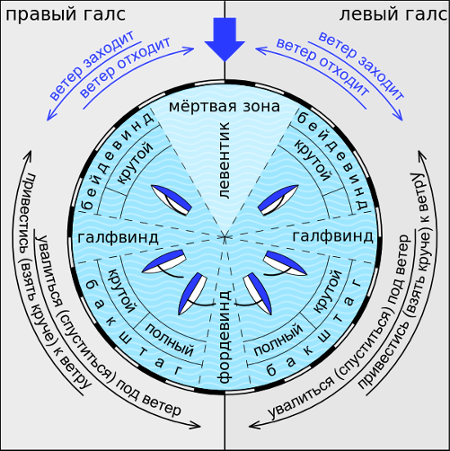

Курсы судна относительно ветра

В парусном флоте курс судна может определяться как угол между его диаметральной плоскостью и направлением ветра. В зависимости от того, с какого борта дует ветер, курсы могут быть правого и левого галса.

Различают курсы: Показать

противный (левентик, от фр. le vent — ветер) — курс, образующий с направлением ветра угол, близкий к 180 градусам, то есть ветер по отношению к кораблю дует практически точно спереди.

Парусное судно идти против ветра не может, поэтому, строго говоря, «левентик» не является курсом, правильно говорить «положение левентик».



бейдевинд (нидерл. bij de wind — на ветер) — курс, при котором угол между направлением ветра и направлением движения судна составляет менее 90° (меньше 8 румбов). Выделяют бейдевинд полный и крутой. Границу между ними разные источники проводят по-разному (в диапазоне от 45 до 67,5°). Тяга паруса при бейдевинде целиком определяется его подъёмной силой, при увеличении давления ветра сила тяги уменьшается, зато возрастает сила дрейфа. Таким образом, на этом курсе парус, устанавливаемый с минимальным углом атаки к вымпельному ветру (5-10°), работает полностью как аэродинамическое крыло.

Лучшие парусные суда ходят под углом 30-35° к направлению вымпельного ветра. Вследствие сложения векторов скорости ветра и встречного потока воздуха, скорость вымпельного ветра на курсе бейдевинд оказывается максимальной, также как и подъёмная сила на парусе, пропорциональная квадрату скорости ветра. Максимальной величины достигает и сила дрейфа. Если попытаться идти под более острым углом к ветру, то скорость судна будет снижаться, парус станет заполаскивать, подъёмная сила снизится и, наконец, наступит момент, когда дрейф и сопротивление воды движению намного превысят тягу. Тогда судно потеряет ход.



галфвинд (нидерл. halve wind — полветра) — курс, при котором угол между направлением ветра и направлением движения судна составляет ок. 8 румбов (от 80 до 100 градусов). На этом курсе ветер дует перпендикулярно диаметральной плоскости судна, а вымпельный ветер оказывается направленным с носа под острым углом к диаметральной плоскости. Соответственно, парус устанавливается под меньшим углом атаки, его тяга равна подъёмной силе, а сила дрейфа — лобовому сопротивлению паруса.

На этом курсе парус должен делить угол между диаметральной плоскостью и направлением вымпельного ветра примерно пополам.



бакштаг (нидерл. bakstag) — курс, образующий с направлением ветра угол больше 8, но меньше 16 румбов (более 10 и менее 80 градусов), то есть ветер по отношению к кораблю дует сзади-сбоку; отличают курс полный бакштаг, при котором угол составляет не более двадцати градусов, то есть приближающийся к фордевинду; парус устанавливается под углом к ветру с подветренного борта.

Обычно на этом курсе парусное судно развивает наивысшую скорость. При курсе бакштаг парус работает с большим углом атаки, при котором лобовое сопротивление играет основную роль в создании тяги паруса, а сила дрейфа практически отсутствует.



фордевинд (нидерл. voor de wind — по ветру) — курс, при котором ветер направлен в корму корабля. Этот курс отнюдь не самый быстрый, как следовало бы ожидать. Парус ставится перпендикулярно направлению ветра, тяга на нем создаётся благодаря лобовому сопротивлению, а слабый ветер на этом курсе практически не ощущается, так как скорость вымпельного ветра равна разности скорости истинного ветра и скорости встречного потока воздуха. Кроме того, от рулевого требуется дополнительное внимание, а от команды — владение искусством управлять дополнительными парусами.

Фордевинд — один из двух поворотов (смены галса) парусного судна, при котором направление ветра в момент поворота проходит через корму. В отличие от поворота «оверштаг», поворот фордевинд более сложный и, порой, опасный, требует чётких действий команды при работе с парусами. Не случайно и команда подаётся с уточнением: «Приготовиться к повороту фордевинд!», тогда как при повороте «оверштаг» командир просто командует «Приготовиться к повороту!».



В зависимости от направления ветра меняется эффективность парусного вооружения: прямые паруса наиболее эффективны при фордевинде и полном бакштаге, косые паруса — при галфвинде и полном бейдевинде.

Таблица соответствия курсов судна румбам и градусам: Показать

Румбы Градусы Курс судна относительно ветра
0 0 Левентик
1 11,25 Бейдевинд крутой, галс левый
2 22,5 Бейдевинд крутой, галс левый
3 33,75 Бейдевинд крутой, галс левый
4 45 Бейдевинд крутой, галс левый
5 56,25 Бейдевинд полный, галс левый
6 67,5 Бейдевинд полный, галс левый
7 78,75 Бейдевинд полный, галс левый
8 90 Галфвинд, галс левый
9 101,25 Галфвинд, галс левый
10 112,5 Бакштаг, галс левый
11 123,75 Бакштаг, галс левый
12 135 Бакштаг, галс левый
13 146,25 Бакштаг, галс левый
14 157,5 Бакштаг, галс левый
15 168,75 Бакштаг, галс левый
16 180 Фордевинд
17 191,25 Бакштаг, галс правый
18 202,5 Бакштаг, галс правый
19 213,75 Бакштаг, галс правый
20 225 Бакштаг, галс правый
21 236,25 Бакштаг, галс правый
22 247,5 Бакштаг, галс правый
23 258,75 Галфвинд, галс правый
24 270 Галфвинд, галс правый
25 281,25 Бейдевинд полный, галс правый
26 292,5 Бейдевинд полный, галс правый
27 303,75 Бейдевинд полный, галс правый
28 315 Бейдевинд крутой, галс правый
29 326,25 Бейдевинд крутой, галс правый
30 337,5 Бейдевинд крутой, галс правый
31 348,75 Бейдевинд крутой, галс правый
32 360 Левентик

2020   досуг   море   паруса   парусные суда

Кливера

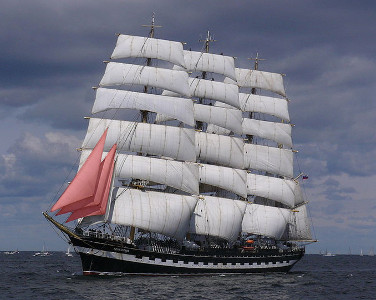

Кли́вер (нидерл. kluiver) — косой треугольный парус, прикреплённый к снасти, идущей от мачты к бушприту. На больших парусных кораблях может быть несколько кливеров. В этом случае кливер, находящийся впереди, и крепящийся к утлегарю, называется бом-кливер, находящийся ближе всего к мачте, как правило, называется фор-стень-стаксель.

Используемый на яхтах при малом ветре треугольный парус увеличенной площади называется балункливер. Очень часто кливера путают со стакселями. Отличие между ними заключается в том, что нижняя шкаторина стакселя находится над палубой. Нижняя шкаторина кливера обычно находится над бушпритом.

Схема: Показать

1 — фока-стаксель
2 — фор-стень-стаксель
3 — кливер
4 — мидель-кливер
5 — бом-кливер
6 — летучий кливер

Стаксели

Ста́ксель (от нем. stagsegel, «штаговый парус») — треугольный парус. Ставится передней шкаториной на штаг — снасть стоячего такелажа судна, поддерживающую мачту спереди. В общем случае — треугольный косой парус, поднимаемый по штагу между мачтами или впереди фок-мачты.


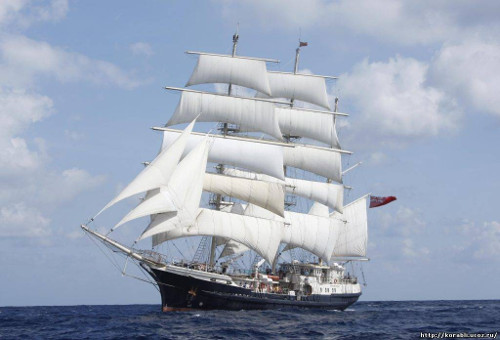

Судно «Ройял Клипер» с поднятыми стакселями.

Сходный по виду и назначению парус, поднимаемый по лееру на бушприте, называется кливером. Отличие между стакселем и кливером, как правило, в расположении нижней шкаторины. Если нижняя шкаторина переднего треугольного паруса расположена над палубой — это стаксель. Если нижняя шкаторина расположена над бушпритом — это кливер.

Схема: Показать

1 — апсель
2 — крюйс-стень-стаксель
3 — крюйс-брам-стень-стаксель
4 — крюйс-бом-брам-стень-стаксель
5 — крюйс-трюм-стень-стаксель
6 — грота-стаксель
7 — грот-стень-стаксель
8 — грот-брам-стень-стаксель
9 — грот-бом-брам-стень-стаксель
10 — грот-трюм-стень-стаксель
11 — фока-стаксель
12 — фор-стень-стаксель
13 — кливер
14 — бом-кливер
15 — летучий кливер

Наверх
