Парусно-гребная шлюпка ЯЛ-6. Часть 7. Управление на вёслах


Информация на основе материалов книги Л. Н. Иванова, И. И. Хомякова, Н. П. Вдовиченко, И. А. Загарина «Шлюпка (устройство и управление)» (М.: Воениздат, 1971 г.)

6. Ремонт

Индекс

Оглавление
Подгонка вёсел
Посадка команды в шлюпку и обязанности гребцов
Техника гребли
Командные слова при движении шлюпки на вёслах
Подход к трапу корабля (пирсу)
Отход от трапа корабля
Подход к идущему кораблю

Показать

Подгонка вёсел

Для подгонки комплект вёсел укладывают на палубу корабля (на берегу — на землю) так, чтобы срезы рукоятей оказались на одной прямой линии. Самые длинные вёсла отбирают для средней банки, самые короткие — для баковой, оставшиеся — для загребной банки и в качестве запасных.

Затем вёсла вставляют в соответствующие уключины и располагают по траверзу. Расстояние между рукоятями парных весел должно быть около 10-15 см, излишки обрезаются. Поверхность рукояти тщательно обрабатывается стеклом и наждачной бумагой.

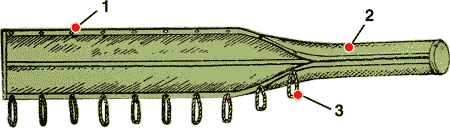

Чтобы гребцы легко находили свои вёсла, на вальках наносят кольца: для правого борта зеленой краской, для левого — красной. На вёслах загребной банки наносят по одному кольцу, средней банки — по два и баковой — по три кольца. Ширина колец и расстояние между ними — 10 мм. Первое кольцо наносят на расстоянии 10 мм от ближнего к веретену среза валька. На запасных вёслах кольца не наносятся.

После подгонки весел по длине их уравновешивают путём заливки расплавленного свинца в просверленные на вальке отверстия. Свинец заливается так, чтобы при гребле он находился в нижней части валька, иначе весло будет выворачиваться. Правильно подогнанное весло, вложенное в уключину (на середину кожаной обшивки), должно иметь некоторый перевес к воде и принимать горизонтальное положение при подвеске к середине рукоятки груза в 4 кг (что приблизительно соответствует весу положенных на валёк рук).

Упорки для ног подгоняют после того, как гребцы распределены по банкам. Упорки должны находиться от банки на таком расстоянии, чтобы у гребца, сидящего нормально на банке, ноги, поставленные на упорку, были несколько согнуты в коленях. При отвале назад ноги гребца должны быть прямыми, на одной линии с корпусом тела. При правильной установке упорок сила гребца возрастает, так как вместе с руками в работе участвуют мышцы живота и ног.

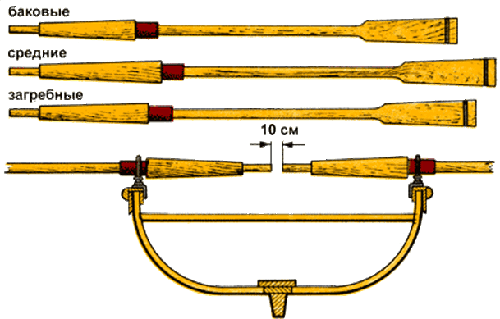

Подгонка вёсел.

Чтобы гребцы не падали назад, к упоркам для одной из ног (той, что ближе к диаметральной плоскости шлюпки) приделывают парусиновые стропки. Нога на полступни должна входить в стропку.

Уключины должны быть подогнаны по гнёздам, не шататься при гребле и быстро выниматься из гнёзд. Веретено весла должно свободно вставляться и выниматься из уключины. Сработанные уключины и подуключины заменяются новыми.
Перейти к оглавлению.

Посадка команды в шлюпку и обязанности гребцов

Перед посадкой в шлюпку гребцы распределяются по банкам. Правильное распределение гребцов позволяет лучше использовать их физическую подготовку. На загребную банку отбираются наиболее сильные гребцы, на баковую — наиболее ловкие и проворные. Если в команде есть гребцы с развитой левой рукой, они назначаются на левый борт.

Гребцам правого борта присваиваются нечетные номера: 1, 3, 5; гребцам левого борта — четные: 2, 4, 6 (счёт идёт от загребной банки). Гребцы могут также именоваться по банкам, на которых они сидят: загребные, средние, баковые — с добавлением наименования борта, например правый загребной, левый баковый и т. д.

Посадка в шлюпку производится организованно. По команде «Гребцы в шлюпку» гребцы бегом направляются к шлюпке и занимают свои места. При посадке соблюдается следующий порядок:

˙ если шлюпка стоит носом к берегу или находится под выстрелом, первым входит на шлюпку старшина, а затем остальные гребцы по порядку номеров;
˙ если шлюпка стоит кормой к берегу, первым входит шестой номер, затем пятый и т. д., старшина входит после гребцов;
˙ если шлюпка стоит бортом к пирсу, гребцы обоих бортов входят в шлюпку одновременно, при этом гребцы правого борта садятся вслед за баковым с кормы, а гребцы левого борта вслед за загребным — с носа (продвигаясь соответственно вдоль правого и левого бортов), старшина садится после гребцов.

При движении на вёслах старшина сидит на книце с правого борта, держа ноги между заспинной и транцевой досками. Командир шлюпки занимает свое место на кормовом сиденье с левого борта последним. Выход из шлюпки производится в обратном порядке по команде «Гребцам выйти из шлюпки».

После посадки гребцы проверяют подгонку упорок и стропок для ног, наличие на штатных местах предметов снабжения шлюпки и очищают штерты уключин. Загребные, становясь коленями на кормовое сиденье, навешивают руль на стержень. Правый загребной переносит короткий отпорный крюк с борта на рангоут и кладет его крюком в нос. Левый баковый переносит длинный крюк с борта на рангоут и кладет его крюком в корму. Баковые и загребные после отдачи фалиней укладывают их в бухту: первые — на носовом решетчатом люке, вторые — между транцевой и заспинной досками.

Старшина шлюпки вставляет изогнутый румпель, ставит кормовой флаг, проверяет наличие на штатных местах предметов снабжения шлюпки, при входе на шлюпку офицера подает команду «Смирно» и отдаёт честь, прикладывая руку к головному убору.

Гребцы по команде «Смирно» сидят на своих местах лицом в корму, корпус прямой, ноги согнуты в коленях. Исходное положение для гребли — лопасть развернута параллельно поверхности воды.

Находясь в шлюпке, гребцы обязаны соблюдать следующие правила поведения:

˙ при посадке и высадке не ходить по банкам;
˙ не входить на шлюпку в грязной обуви;
˙ при температуре воздуха +14° С и выше снимать обувь;
˙ не облокачиваться на планширь и не выставлять рук за борт;
˙ следить, чтобы за бортом шлюпки не было посторонних предметов;
˙ не разговаривать, внимательно слушать команды, быстро и чётко их выполнять;
˙ соблюдать установленную форму одежды;
˙ не переговариваться с проходящими мимо шлюпками;
˙ не перемещаться в шлюпке без разрешения;
˙ не купаться с борта шлюпки;
˙ курить только с разрешения старшины шлюпки; при нахождении шлюпки у борта корабля или у пирса курить запрещается.
Перейти к оглавлению.

Техника гребли

Исходное положение перед греблей.

Перед греблей гребцы должны принять исходное положение. Правильная посадка гребцов облегчает освоение техники гребли и дает возможность наиболее полно использовать их физические способности.

Исходное положение принимается по команде «Вёсла». Гребцы сидят на банке прямо, занимая 3/4 её ширины. Чуть согнутые ноги упираются в подогнанные упорки, кисти согнутых в локтях рук находятся на весле (одна на рукояти, другая на вальке) на ширине груди ладонями вниз.


Разворот лопасти весла при гребле:
1 — исходное положение (по команде «Вёсла»); 2 — начало разворота от себя; 3 — в конце разворота и в момент ввода в воду; 4 — на траверзе; 5 — в момент выноса из воды; 6 — при заносе.

Гребок можно разделить на четыре фазы:
˙ занос лопасти весла к носу шлюпки (1, 2);
˙ ввод лопасти в воду (3);
˙ проводка лопасти в воде (4);
˙ вынос лопасти из воды (5, 6).

Занос лопасти весла. Лопасть весла движется по воздуху в сторону носа шлюпки. Чтобы уменьшить сопротивление воздуха и не задеть за волну, лопасть разворачивают параллельно поверхности воды и удерживают на уровне планширя. Корпус гребца наклоняется вперед, колени сгибаются, руки выпрямляются, голова поднимается и поворачивается в сторону лопасти. В конце заноса движением кистей рук от себя лопасть разворачивают так, чтобы передняя кромка лопасти, пройдя через верхнее положение, оказалась несколько наклоненной в сторону кормы.


Занос лопасти весла.

Ввод лопасти в воду. Правильное погружение лопасти в воду имеет очень большое значение. Лопасть вводится в воду быстро и энергично, но без удара. Наклон верхней кромки к корме на угол 30-45° помогает удержать лопасть на необходимой глубине. Если лопасть вводить в воду вертикально или с разворотом верхней кромки к носу, то она может чрезмерно углубиться, вывернуться в воде в горизонтальное положение и, проскользнув под лопасти других весел, сбить темп гребли.

В самом начале гребка необходимо создать хороший упор лопасти в воде и приложить к вёслу наибольшее усилие, которое должно сохраниться на протяжении всей проводки. Вялое, неэнергичное погружение лопасти не дает толчка и даже может вызвать торможение, если скорость проводки весла окажется меньше скорости шлюпки.

Большое значение имеет также глубина погружения лопасти в воду. На первый взгляд кажется, что наиболее эффективно весло работает, когда вся лопасть находится в воде. Однако это не так. Лопасть делается несколько длиннее с расчетом на волнение моря, когда управлять положением весла становится труднее. На спокойной воде лопасть нужно погружать в воду на 1/2-2/3 ее длины. При полном погружении гребец вынужден прилагать большее усилие на проводку, в результате чего быстрее устает. При меньшем погружении уменьшается рабочая площадь лопасти, и весло будет работать неэффективно.

Практически глубина погружения лопасти зависит от выучки гребца и от условий плавания (ветра, волны). Тренированный гребец погружает лопасть больше, чем новичок. При движении по ветру лопасть погружается меньше, чем против ветра.

Проводка лопасти в воде. Во время проводки шлюпке дается поступательное движение вперед. Поэтому проводка является главной фазой гребка и должна выполняться от начала и до конца с максимальным усилием.

Начиная проводку, гребец должен сильно упереться ногами в упорку и тянуть весло всем корпусом на прямых руках. Лопасть при проводке постепенно разворачивается на себя так, чтобы при проходе траверза она была в вертикальном положении. Рукоять весла надо вести на одном уровне, не теряя чувства опоры весла о воду. При этом условии лопасть сохраняет постоянное заглубление.

Основная работа при проводке выполняется мышцами ног и спины. Выпрямленные руки лишь передают на весло усилие, развиваемое за счет движения корпуса. Мышцы рук включаются в работу, когда корпус, пройдя вертикальное положение, отклонится назад. В этот момент руки сгибаются и с силой подтягивают рукоять весла к туловищу.

Рукоять весла при проводке обхватывается четырьмя пальцами сверху и одним (большим) — снизу. Захват рукояти ладонью совершенно недопустим, так как при заносе весла кожа ладони собирается в складки и легко может быть стерта.

Проводка должна быть достаточно длинной и производиться одновременно всеми гребцами. Длинные гребки придают шлюпке равномерное движение, что обеспечивает лучшие результаты при переходах на большие расстояния.

При коротких гребках шлюпка движется неравномерно, рывками и гребцы быстро устают. Короткие, частые гребки с небольшим заносом весла применяются на стартах в шлюпочных соревнованиях. Четырех-пяти гребков достаточно для придания шлюпке необходимой начальной скорости. Силы, действующие на шлюпку при гребле

Однако делать чрезмерно большой занос лопастей и очень длинную проводку не следует. Сила тяги имеет наибольшее значение, когда лопасть находится на траверзе. В этот момент сила дрейфа (боковая сила) равна нулю. При заносе лопасти на угол 45° от траверза силы тяги и дрефа выравниваются, а при заносе на больший угол сила дрейфа становится больше силы тяги, т. е. большая часть усилий гребца затрачивается вхолостую. Вот почему угол заноса весла и окончания проводки должен быть в пределах 45-50°, не более.

Большое значение имеет одновременность начала и конца проводки гребцами обоих бортов. При неодновременных гребках шлюпка начинает раскачиваться и рыскать, что затрудняет работу гребцов, понижает управляемость и скорость движения шлюпки. Одновременность гребли достигается:
˙ равнением гребцов по загребным (левого загребного — по правому);
˙ выполнением команд (подсчета) старшину шлюпки;
˙ тщательной тренировкой гребцов.

Вынос лопасти из воды. Для выноса лопасти из воды в конце проводки нужно закончить движение туловища назад, с силой подтянуть рукоятку весла к туловищу и резким движением рук вниз вынести лопасть из воды. В момент выноса весло разворачивается на себя и лопасть оказывается в горизонтальном положении верхней кромкой к носу. Начинать разворот лопасти в воде не следует, так как в этом случае возможно ее произвольное заглубление.

Все четыре фазы гребка должны следовать одна за другой непрерывно без пауз, составляя полный замкнутый цикл.

Во время гребли важное значение имеет правильное дыхание. При заносе весла нужно делать глубокий вдох через нос, во время проводки-медленный выдох через рот, Темп гребли задается в зависимости от уровня технической и физической подготовки гребцов. Для шестивесельного яла нормальный темп гребли 20-25 гребков в минуту.

Техника гребли при ветре и волнении имеет свои особенности. При движении по ветру проводка должна быть очень сильной и резкой, а занос медленным и плавным. Лопасти при заносе не разворачиваются. При движении против ветра и волны шлюпка теряет ход сразу после гребка, поэтому занос весел должен выполняться быстрее, а проводка — медленнее.
Перейти к оглавлению.

Командные слова при движении шлюпки на вёслах

При управлении гребной шлюпкой используются специальные командные слова, которые произносятся громко, отчётливо и в момент, соответствующий середине проводки. Команда, поданная преждевременно или с опозданием, приводит к разнобою в её выполнении.

Перед подачей команды командир (старшина) шлюпки должен осмотреться (особенно с кормы) и убедиться в возможности безопасного её выполнения. Нельзя, например, делать повороты на курсе (а также пересекать курс) обгоняющего корабля.

Протянуться
Команда подаётся для отхода от борта корабля или пирса. Гребцы ближайшего к кораблю (пирсу) борта вручную, держась за трап, леер (стенку пирса) или с помощью отпорных крюков — длинный крюк у бакового, короткий у загребного — протягивают шлюпку вдоль борта корабля (пирса) и дают ей ход. С подачей команды старшина шлюпки кладёт руль в сторону от борта корабля.

Оттолкнуть нос
Команда подаётся, когда шлюпка получит ход. По этой команде баковый сильно отталкивает нос, а загребной усиливает ход шлюпки, после чего оба кладут крюки на рангоут. Средний гребец убирает кранец.

Уключины вставить
По этой команде гребцы без шума вставляют уключины в гнезда, разворачивают их вдоль планширя и осматривают борта. Штерты, фалини и кранцы должны быть убраны в шлюпку и не висеть с бортов.

Вёсла разобрать
Гребцы, начиная с загребных, берут свои вёсла, продвигают их к носу и, положив одну руку на рукоять, а другую (ближайшую к борту) под валёк, приподнимают вёсла и кладут их на планширь за вторую (загребные) и третью (средние и баковые) уключины. Вальки вёсел должны быть на высоте планширя, прижаты к бортам, а лопасти — в горизонтальном положении и выровнены по загребным параллельно друг другу. Гребцы поворачиваются вполоборота к борту и смотрят на вёсла.

Отваливай
Команда подаётся при отходе от борта корабля (пирса) вместо всех указанных выше, когда гребцы уже обучены их выполнению. По этой команде гребцы самостоятельно выполняют все действия, изложенные в командах «Протянуться», «Оттолкнуть нос», «Уключины вставить», «Вёсла разобрать». Уключины вставляются и вёсла разбираются с равнением по загребным.

Вёсла
По этой команде гребцы одновременно приподнимают вёсла на локтевом сгибе, заносят их на уровне уключин перпендикулярно диаметральной плоскости шлюпки и вставляют в уключины (кожа должна быть в уключине). Руку, которая находилась под вальком, кладут кистью на валёк в обхват. Лопасти разворачиваются параллельно воде на уровне планширя. Гребцы занимают исходное положение для гребли.

На воду
Гребцы одновременно, равняясь по загребным, заносят лопасти к носу, разворячивают их, быстро и резко одновременно опускают в воду и начинают грести.

Суши вёсла
Команда подаётся для кратковременного отдыха гребцов или для отдания чести начальникам. По этой команде гребцы заканчивают гребок и располагают вёсла перпендикулярно диаметральной плоскости шлюпки, а лопасти — параллельно воде, т. е. приводят их в такое же положение, как и по команде «Вёсла».

Для отдания чести старшина шлюпки дополнительно подаёт команду «Смирно, равнение направо (налево)» и прикладывает руку к головному убору. Гребцы поворачивают голову в сторону начальника (честь отдаётся сидя).

Вёсла по борту
Команда подаётся при прохождении узкостей и различных препятствий на воде, а также для отдыха гребцов. По этой команде гребцы, закончив проводку, откидывают корпус назад и, пропустив валёк перед собой, подводят лопасти вплотную к борту. Чтобы весло не выскочило из уключины, ближайшей к борту рукой придерживают его за середину валька. Для продолжения гребли подаётся команда «Вёсла» и затем — «На воду».

Вёсла в воду
Команда подаётся при необходимости резко затормозить ход шлюпки. Гребцы, закончив гребок, ставят вёсла по траверзу шлюпки, разворачивают лопасти перпендикулярно поверхности воды с небольшим наклоном верхней кромки в сторону носа и опускают их на 1/3—1/2 длины в воду. Нажимая грудью на валёк и наклоняясь корпусом в сторону кормы, гребцы удерживают вёсла на траверзе. После погашения инерции шлюпки подаётся команда «Суши вёсла» или другая необходимая команда.

Табань
Команда подаётся, когда шлюпке надо дать задний ход. По этой команде гребцы, откидывая корпус назад, заносят лопасти в горизонтальном положении к корме до отказа, затем разворачивают их на себя под углом 30-45° к вертикальной плоскости верхней кромкой в сторону носа и, опустив в воду на 1/2—2/3 длины, начинают грести в обратную сторону.

Вёсла под рангоут
Команда подаётся для отдыха гребцов, когда шлюпка долго находится без движения (её предваряет команда «Суши вёсла»). По этой команде гребцы, не вынимая вёсел из уключин, заводят их рукоятью под рангоут и выравнивают так, чтобы лопасти были параллельны. После отдыха подаётся команда «Вёсла». Иногда вместо команды «Вёсла под рангоут» подаётся команда «Вёсла под планширь», по которой рукояти заводятся под планширь.

Береги вёсла
Команда подаётся для предупреждения гребцов о возможности поломки вёсел при прохождении каких-либо предметов на воде. Гребцы, не прекращая гребли, внимательно следят за своим веслом и при необходимости подбирают его в шлюпку, приподнимают лопасть или прижимают её к борту.

Навались
Команда подаётся, когда необходимо на короткое время увеличить скорость шлюпки, используя до предела физические возможности гребцов. Гребцы усиливают проводку весел в воде.

Легче гресть
Подаётся для уменьшения скорости шлюпки. Гребцы ослабляют проводку вёсел в воде.

Вёсла на укол
Команда подаётся при снятии шлюпки с мели. По этой команде гребцы сначала ставят вёсла по траверзу шлюпки, а затем, подхватывая локтевым сгибом ближайшей к борту руки валёк и нажимая другой рукой на рукоять, вынимают вёсла из уключин и ставят их вертикально рукоятями на рыбины (валёк помещается между коленями). Потом гребцы встают, поворачиваются корпусом к своему борту, поднимают вёсла лопастями вверх, опускают их в воду и, упираясь рукоятями весел в грунт, стараются сдвинуть шлюпку с мели. Когда шлюпка сойдет с мели, подаётся команда «Вёсла». Гребцы вынимают вёсла из воды и ставят их вертикально рукоятями на рыбины. Затем садятся на банки, вставляют вёсла в уключины и принимают исходное положение.

Вёсла на валёк
Команда подаётся после прохода линии финиша на гребных гонках и для отдания чести начальникам в торжественных случаях. По этой команде гребцы, не вставая, описанным выше способом вынимают весла из уключин, ставят их вертикально рукоятями на рыбины (валёк между ног) и разворачивают лопасти вдоль шлюпки. Рукой, которая ближе к борту, обхватывают веретено так, чтобы кисть и локоть были на уровне плеча. Другой рукой берут в обхват валёк на уровне пояса. Гребцы равняются сами и выравнивают весла по загребным. По команде «Вёсла» снова принимается исходное положение для гребли.

Вёсла за борт
Команда подаётся при высадке десанта вместо команды «Шабаш» для уменьшения шума и облегчения шлюпки при подходе к берегу. Гребцы сначала проводят лопасти к борту (так же, как по команде «Вёсла по борту»), а затем вынимают вёсла из уключин и сбрасывают их за борт. Вёсла предварительно должны быть прихвачены штертами к уключинам.

Шабаш
Команда подаётся для уборки вёсел. Гребцы, закончив гребок, ставят вёсла по траверзу шлюпки. Затем, подложив одну согнутую в локте руку под валёк и нажимая другой на рукоять, вынимают вёсла из уключин, заносят их лопастями к носу и, стараясь не шуметь, укладывают на банки к борту, начиная с баковых. Загребные кладут свои вёсла последними (сверху). Затем гребцы бесшумно вынимают уключины и штертами уключин прихватывают весла к борту. Гребцы должны следить за правильной укладкой вёсел, обращая особое внимание на то, чтобы лопасти не оставались на планшире.

Если шлюпка ошвартовалась у корабля (берега) и подлежит подъёму, старшина убирает румпель и кормовой флаг, надевает на флаг чехол и кладет флаг на вёсла у правого борта. Загребные становятся коленями на кормовое сиденье, снимают руль и кладут его между транцевой и заспинной досками пером вниз и головкой на правый борт.

Разворот шлюпки
Для разворота шлюпки вправо применяются команды «Левая на воду — правая табань», «Левая на воду — правая в воду», «Левая навались — правая легче гресть».

Для разворота шлюпки влево применяются команды «Правая на воду — левая табань», «Правая на воду — левая в воду», «Правая навались — левая легче гресть».

Первая из этих команд — «...табань» — применяется, когда шлюпка находится без движения. На ходу применяются команды «...в воду», «...навались» и «...легче гресть». Для ускорения поворота используется также руль.
Перейти к оглавлению.

Подход к трапу корабля (пирсу)

Подход к трапу корабля.

В тихую погоду подходить к трапу корабля следует с кормы под углом 30-35° к диаметральной плоскости корабля. За 15-20 м от трапа (в зависимости от скорости шлюпки и ветра) старшина подаёт команду «Шабаш». Гребцы быстро убирают вёсла, следя за тем, чтобы лопасти не оставались на планшире: если весло зацепится за трап, оно может сломаться или нанести травму гребцам. Баковый и загребной швартуемого борта готовят отпорные крюки (держат их крюками вверх с наклоном к корме шлюпки), средний гребец готовит кранец.

Если с корабля подается конец, баковый внешнего борта принимает его и крепит шлюпочным узлом за баковую банку (при подходе к пирсу баковый и загребной внешнего борта готовят и подают фалини на пирс).

Старшина шлюпки при подходе к трапу постепенно рулём отводит нос шлюпки от трапа, а у самого трапа резкой перекладкой руля подводит корму к трапу.

По команде «Задержаться» баковый и загребной задерживают шлюпку с помощью крюков с таким расчётом, чтобы кормовое сиденье шлюпки было у нижней площадки трапа.

При задерживании шлюпки крюки должны быть обращены к корме. Нельзя разворачивать их к носу и упираться в борт корабля, так как в этом случае клот может поранить гребца.

При погашении инерции шлюпки крюк может вырваться из рук гребца. Чтобы этого не случилось, нужно держать шток ближе к середине и, передвигая руки к клоту, постепенно гасить инерцию.

На больших шлюпках перед командой «Шабаш» подаётся команда «Крюк», по которой баковые гребцы берут вёсла на валёк и, слегка стукнув лопастями друг о друга, кладут на рангоут лопастями в корму. После этого баковый швартуемого борта берет отпорный крюк.

Задерживать шлюпку у трапа корабля без необходимости запрещается.

Подход шлюпки к трапу корабля в свежую погоду становится значительно сложнее; он требует чёткости и быстроты действий всей команды. Подходить к кораблю нужно с подветренной стороны параллельно борту корабля на расстоянии 1,5-2 длины весла, чтобы иметь возможность грести до момента принятия с корабля конца (в свежую погоду с корабля на шлюпку обязательно подается конец). Когда шлюпка пройдёт трап, старшина командует «Баковые шабаш». Баковые убирают весла, принимают с корабля конец и крепят его шлюпочным узлом к баковой банке.

Затем подаётся команда «Шабаш» для остальных гребцов, и шлюпка с помощью конца и крюков подводится к трапу. Старшина должен следить за тем, чтобы шлюпка не попала под трап и гребцы не получили травмы.
Перейти к оглавлению.

Отход от трапа корабля
Для отхода от трапа корабля или пирса последовательно подаются четыре команды «Протянуться», «Оттолкнуть нос», «Уключины вставить», «Вёсла разобрать» или одна команда «Отваливай». После отваливания шлюпки от борта корабля подается команда «Весла» и затем — «На воду».

Если с корабля на шлюпку был заведен конец, то он отдается по команде «Отдать конец». Если при стоянке у пирса на него были поданы фалини, то предварительно подается команда «Отдать фалини».

В свежую погоду после выполнения задания шлюпка должна немедленно отойти от трапа. С этой целью конец, поданный с корабля, по команде «Перенести конец на загребную банку» переносится гребцами внешнего борта с баковой на загребную банку и крепится шлюпочным узлом. Во время переноса конца шлюпка удерживается у трапа с помощью отпорных крюков гребцами внутреннего борта. После переноса конца нос шлюпки удерживается у борта корабля руками или серьгой из носового фалиня, заведенной за этот конец.

Для отхода шлюпки от трапа корабля подается команда «Уключины вставить», а затем — «Протянуться». Выполнив первую команду, гребцы внутреннего борта берут конец и с силой протягивают шлюпку вперед. Когда корма шлюпки пройдет трап, старшина командует «Оттолкнуть нос, отдать конец» и кладет руль в сторону от борта корабля. Баковые отдают серьгу и крюком сильно отталкивают нос. Средний гребец убирает кранец. Загребные отдают конец, бросают его в воду и отпорным крюком отталкивают шлюпку от борта корабля. Далее подаются команды «Вёсла разобрать», «Вёсла» и т. д.

Если гребцам трудно или невозможно протянуться самим, то по приказанию вахтенного офицера шлюпку протягивают с помощью конца матросы с корабля.

При очень свежей погоде рекомендуется подходить не к трапу, а к корме корабля (на бакштов), где всегда значительно тише, чем у бортов.
Перейти к оглавлению.

Поход к идущему кораблю
В практике бывают случаи, когда шлюпке необходимо подойти к кораблю, имеющему ход. Для этого шлюпка выходит на острый курсовой угол корабля с подветренной стороны и ложится на параллельный курс.

Для выхода с наветренной стороны на подветренную шлюпке разрешается пересекать курс корабля не ближе 10 кабельтовых от корабля. Маневрировать и пересекать курс под носом корабля категорически запрещается.

С подходом корабля шлюпка приближается к нему на расстояние, позволяющее принять с него конец, и движется параллельно до принятия конца. Для приемки конца баковые по приказанию шабашат или ставят весла по борту. Приняв конец, они крепят его за баковую банку шлюпочным узлом. После крепления конца старшина командует «Шабаш» и, управляя рулём, подводит шлюпку к борту корабля.

При отходе шлюпку, если необходимо, протягивают с помощью конца.
Перейти к оглавлению.

23 февраля   парусные суда   ЯЛ-6

Парусно-гребная шлюпка ЯЛ-6. Часть 6. Ремонт


Информация в статье приведена по материалам книги Коппа М. М. «Курс подготовки старшин шлюпок» (М.: ДОСААФ, 1988 г.)

5. Морские узлы

Индекс

7. Управление на вёслах

Оглавление
Окраска шлюпок
˙ Окраска шлюпок без удаления старой краски
˙ Окраска шлюпок с удалением старой краски
Мытьё шлюпок
˙ Мытьё на берегу
˙ Мытьё в воде

Показать

Окраска шлюпок
Окраска шлюпок должна производиться для предохранения древесины от порчи и для создания гладкой обтекаемой поверхности. Шероховатости, заусеницы и другие неровные и выступающие части на корпусе шлюпки создают большую тормозящую силу.

Окраску следует производить в хорошую солнечную погоду. Шлюпку красят сначала изнутри, затем переворячивают вверх дном, ставят на брёвна и красят снаружи.

Военно-морские шлюпки окрашиваются следующим образом:
˙ снаружи и внутри до подлегарсов включительно — в шаровый цвет;
˙ выше подлегарсов до привального бруса — в белый цвет;
˙ ширстречный пояс — под цвет отличительного борта корабля: зеленый для шлюпок правого борта и красный для шлюпок левого борта;
˙ привальные брусья, планшири, буртики, банки, заспинная доска и рангоут покрываются два раза олифой или масляно-смоляным лаком.


Инструменты для окраски шлюпок:
1 — гак для крепления кливер-галса (галсовый гак); 2 — форштевень; 3, 9, 10 — болты; 4 — подкладка; 5 — кница; 6 — кормовой рым; 7 — ахтерштевень; 8 — транцевая доска; 11 — киль; 12 — подкильная полоса.
Перейти к оглавлению.

Окраска шлюпок без удаления старой краски
1. До покраски шлюпку вымыть и дать ей хорошо просохнуть.
2. Протереть пемзой все шероховатые места и содранную краску.
3. Прогрунтовать (проолифить) и после высыхания зашпаклевать неровности. Дав просохнуть прошпаклеванным местам, протереть их пемзой или шкуркой.
4. Проолифить.
5. Дав просохнуть, нанести тонкий слой краски.
6. Когда краска хорошо станет, наложить второй слой.
Перейти к оглавлению.

Окраска шлюпок с удалением старой краски
1. Старую краску удалить металлическим скребком до дерева, но не делая задиров волокон.
2. Загрунтовать свинцовым суриком (15-20% свинцового сурика, 75-85% олифы).
3. После просушки прошпаклевать обшивку (пазы, стыки и трещины).
4. Дав просохнуть, зачистить пемзой или шкуркой и проолифить.
5. Дав просохнуть, нанести тонкий слой краски.
6. Когда краска хорошо станет, наложить второй слой.

Нельзя допускать отёков краски и заползания её на неокрашиваемое дерево.
Перейти к оглавлению.

Мытьё шлюпок
Мытьё на берегу
Мыть шлюпку лучше на песчаном берегу. Для мытья нужно иметь: 2-3 ведра; 2-3 щётки со штоками; 2-3 ручные щётки; ветошь; соду; куски стекла, цикли.

Подойдя к берегу, нужно снести на берег принадлежности для мытья, рангоут, парус, вёсла, руль и пр. Подложив катки, вытянуть шлюпку на берег (на ровном киле). Вынуть из шлюпки съёмные детали: стойки (пиллерсы), кильсон, рыбины, люки, заспинную доску и пробку.

При мытье внутренней поверхности шлюпки выбрать грязь и песок. Вёсла, рангоут, банки, планширь и всё из неокрашенного дерева перед покраской обработать песком и 5%-ным раствором соды. Парусину и крашеное дерево мыть мылом и пресной водой. Пятна краски и смолы на планширях, банках и прочих некрашеных поверхностях соскабливать стеклом или циклей. Борта и прочие крашеные поверхности для удаления масляных пятен и грязных мест мыть 5%-ным раствором соды в пресной воде. После мытья поверхностей содовым раствором обязательно промыть их пресной водой.
Перейти к оглавлению.

Мытьё в воде
Если нет возможности вытащить шлюпку на берег (например, у каменистого берега), её моют в воде, используя тот факт, что шлюпка не тонет, даже заполненная водой (по крайней мере, не должна).

Шлюпку полностью разгружают, вынимают рыбины и люки, которые моются отдельно. Затем вывинчивается пробка (желательно не потерять и не утопить её) и шлюпка заполняется водой снаружи и изнутри. В ходе этого процесса борта моются щётками.

Когда шлюпка заполнена водой и вымыта, её отводят на глубокое место и опрокидывают (в воде), чтобы грязь и песок «вывалились наружу».

Затем шлюпка восстанавливается в нормальное положение, пробка ввинчивается на место. Остаётся отвести шлюпку на мелководье и откачивать воду.

Не рекомендуется использовать этот способ мытья на мелководье с песчаным дном, поскольку во время обратного опрокидывания в шлюпку можно набрать больше песка, чем было до этого.
Перейти к оглавлению.

19 февраля   досуг   интересное   парусные суда   ЯЛ-6

Парусно-гребная шлюпка ЯЛ-6. Часть 5. Морские узлы


Статья о морских узлах, применяемых в шлюпочном деле.

4. Предметы снабжения

Индекс

6. Ремонт

Оглавление
Прямой узел
Рифовый узел
Шкотовый узел

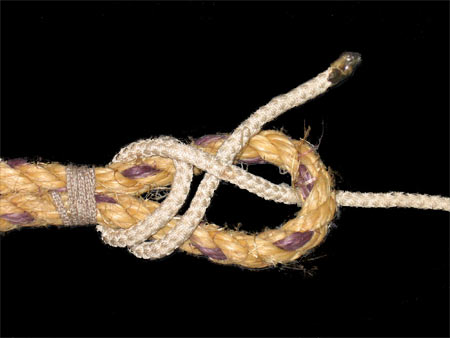

Брамшкотовый узел

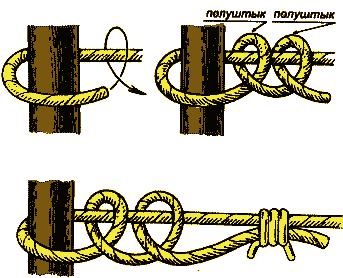

Простой штык

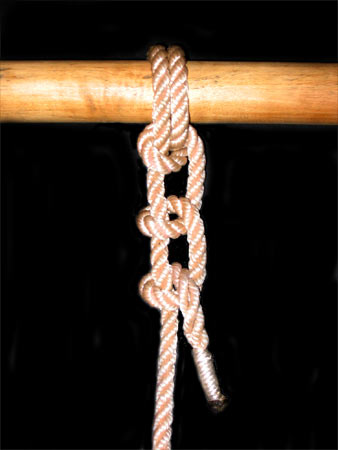

Рыбацкий штык

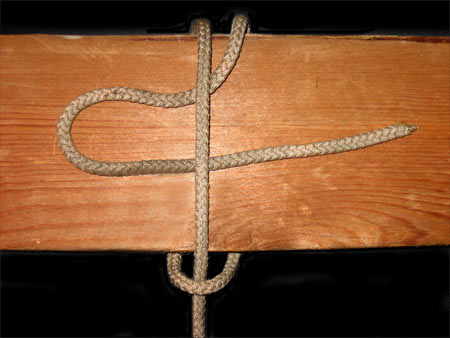

Шлюпочный узел

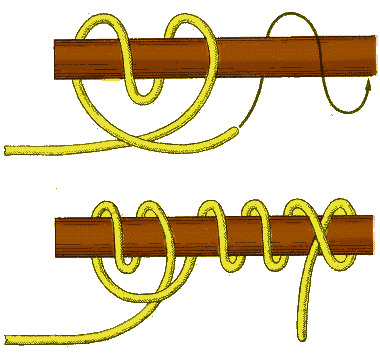

Стопорный узел

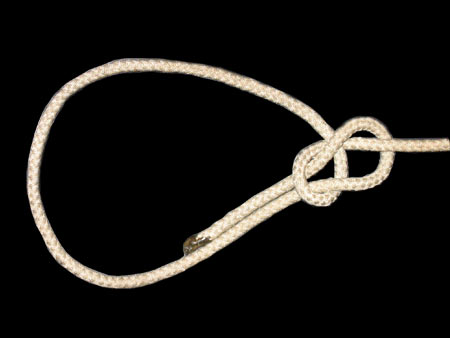

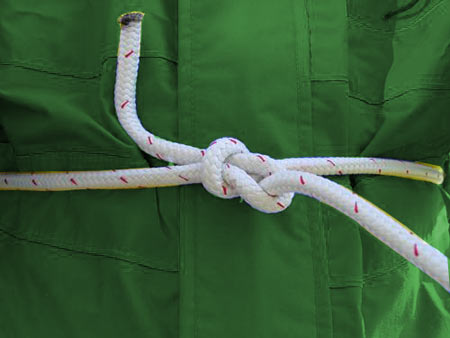

Беседочный узел
Выбленочный узел

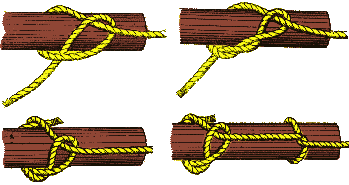

Удавка
Талрепный узел
Крепление фала за нагель
Марка

Показать

Прямой узел
Прямой узел — это узел, состоящий из двух последовательно завязанных полуузлов. Во времена парусного флота он применялся в первую очередь для взятия рифов. Может использоваться для связывания тросов одинаковой толщины. Это хороший узел для упаковки вещей, свертков и пр.

При больших нагрузках на связанные тросы, а также при намокании тросов прямой узел сильно затягивает. Для предотвращения чрезмерного затягивания в петли узла вводят деревянный вкладыш.

Прежде моряки никогда не применяли его для связывания двух канатов, если последние были разной толщины или выделки. Им нельзя пользоваться для соединения двух тросов, которые будут подвержены сильной тяге. Этот узел ползёт и опасен, когда намокнет.

После завязывания узла каждый его ходовой конец нужно прихватывать линем к коренному концу. «Этот узел, примененный для связывания двух тросов, унёс больше человеческих жизней, нежели дюжина других узлов, вместе взятых» («Книга узлов Ашлея», Нью-Йорк, 1977).

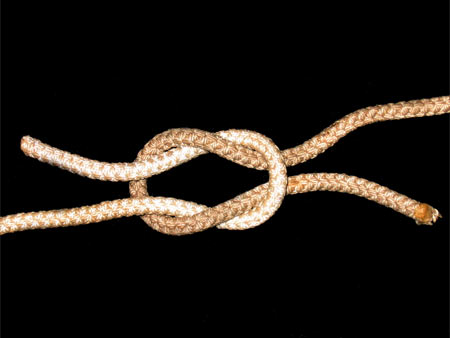

Прямой узел (Square knot)
Перейти к оглавлению.

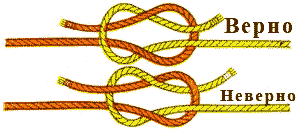

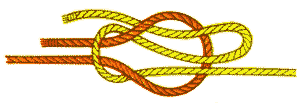

Рифовый узел (Reef knot)
Свое название он получил от слова «риф-штерт» — небольшой, ввязанный в полотнище паруса конец троса, которым «берут рифы», т. е. связывают подобранную к нижней шкаторине часть паруса, чтобы уменьшить его площадь при сильном ветре.

Риф-штерты связываются с таким расчетом, чтобы в любую минуту в случае необходимости можно было их развязать («раздёрнуть»).

Он очень схож с прямым узлом, за исключением того, что при вязке второго полуузла его ходовой конец продевают в петлю сложенным вдвое. При рывке за ходовой конец узел мгновенно развязывается.

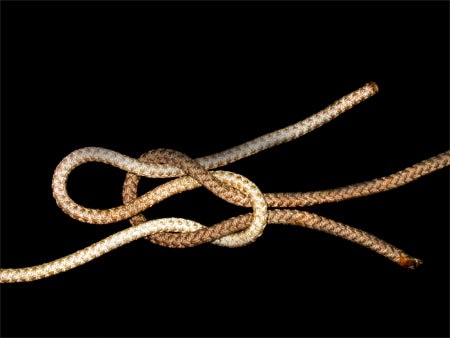

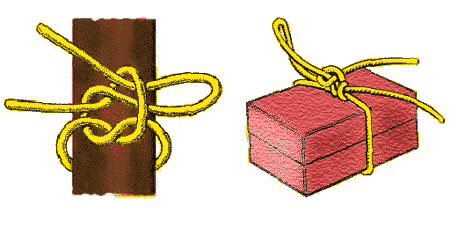

Рифовый узел (Reef knot)
Перейти к оглавлению.

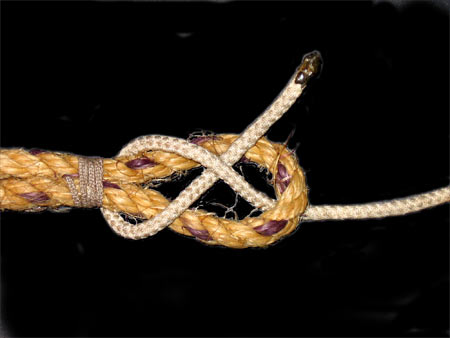

Шкотовый узел (Sheet bend)
Своё название он получил от слова «шкот» — снасть, которой управляют парусом, растягивая его один нижний угол.

Шкотовый узел прост и очень легко развязывается, но вполне оправдывает свое назначение — надёжно держит шкот в кренгельсе паруса. Сильно затягиваясь, он не портит троса. Принцип этого узла заключается в том, что тонкий ходовой конец проходит под коренным и при тяге прижимается им в петле, образованной более толстым тросом. Применяя шкотовый узел, всегда следует помнить о том, что он надёжно держит только тогда, когда на трос приложена тяга.

Применять шкотовый узел на синтетическом тросе не рекомендуется, так как он скользит и может выхлестнуться из петли.

Шкотовый узел (Sheet bend)
Перейти к оглавлению.


Брамшкотовый узел (Double sheet bend)
Cвоё название он получил от наименования снасти — брамшкот, которой на старинных парусных кораблях растягивали шкотовые узлы нижней кромки прямого паруса при постановке брамселей.

Брамшкотовый узел надёжнее шкотового, потому что не сразу развязывается, когда прекращается тяга на трос. От шкотового узла он отличается тем, что петлю (или кренгельс) обносят ходовым концом не один, а два раза и под коренной конец пропускают также дважды.

Брамшкотовый узел надёжен также для связывания двух тросов разной толщины. Он хорошо держит на синтетических тросах равной толщины.

Брамшкотовый узел (Double sheet bend)
Перейти к оглавлению.


Простой штык (Taut line hitch)
Два одинаковых полуштыка составляют узел, который моряки называют простым штыком. Чтобы отличить правильно завязанный штык от неправильного штыка, две петли нужно сблизить. Если при этом получится выбленочный узел, то простой штык был завязан правильно. У такого штыка его ходовой конец как после первой, так и после второй калышек должен выходить одинаково над или под своим концом. У перевернутого, т. е. неправильно завязанного простого штыка, ходовой конец после второй калышки идет в противоположную сторону, не так, как после первой.

Основное применение простого штыка — это закрепление швартовных концов за причальные приспособления, крепления лопарей оттяжек грузовых стрел за обухи и рымы, крепление грузового шкентеля к поднимаемому грузу. Максимальное количество полуштыков в подобном узле не должно превышать трёх, так как этого вполне достаточно и прочность узла в целом при большем числе полуштыков не повысится. О надёжности этого узла для швартовки красноречиво говорят старинные английские пословицы: «два полуштыка спасли корабль королевы» и «три полуштыка — это более чем достаточно и для королевской яхты».

Простой штык (Taut line hitch)
Перейти к оглавлению.


Рыбацкий штык (Anchor bend)
Один из наиболее ответственных случаев применения узла в морском деле — это привязывание якорного каната к якорю. За пять тысяч лет существования судоходства люди для этой цели не смогли придумать более надёжного узла, чем этот.

Применяя этот узел для якоря, всегда необходимо прихватывать ходовой конец схваткой к коренному. В этом случае, даже при очень сильной тяге, рыбацкий штык не затягивается и надежно держит. Его можно смело применять во всех случаях при работе с тросами, когда они подвержены сильной тяге.

Рыбацкий штык (Anchor bend)
Перейти к оглавлению.


Шлюпочный узел (Halyard slip hitch)
Применяется при буксировке шлюпок и во время их стоянки под выстрелом у борта корабля только в тех случаях, когда в них находятся люди.

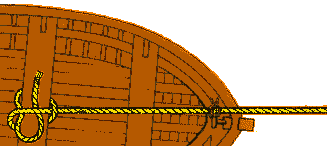

Сначала ходовой конец фалиня пропускают в носовой шлюпочный рым, потом — под первую банку, далее обносят сверху вокруг второй банки, выводят конец над тросом и вновь ведут под банкой, затем конец фалиня складывают в виде петли и заводят под шлаг, сделанный сверху банки.

Шлюпочный узел легко развязывается, если потянуть за ходовой конец фалиня, лежащий на банке.

Шлюпочный узел (Halyard slip hitch)
Перейти к оглавлению.

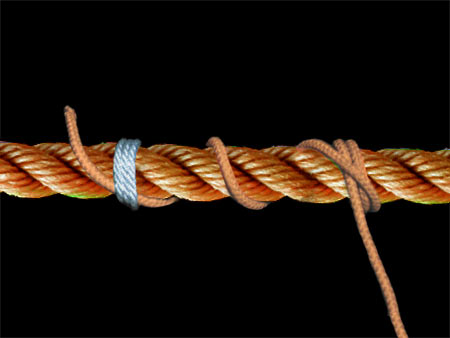

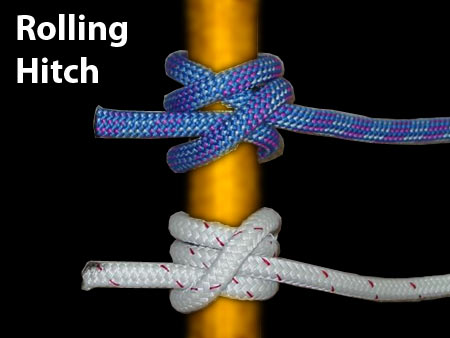

**Стопорный узел (Rolling hitch)
При выполнении различных судовых работ иногда возникает необходимость задержать находящийся под натяжением трос. Это выполняется с помощью другого троса, прикрепляемого стопорным узлом к тросу, который нужно задержать.

Если тяга троса, который нужно остановить, будет вправо, то ходовой конец стопорного троса кладут сверху троса шлагом влево, потом делают ещё шлаг и ходовой конец стопорного троса ведут навстречу первому и второму шлагам, в зажим их, а далее вправо вокруг троса в обвивку, делая ещё один-два шлага, и в двух-трёх местах кладут прочные схватки или закрепляют «под себя».

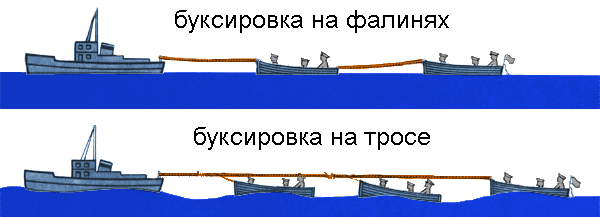

В шлюпочном деле стопорный узел используется при буксировке для крепления фалиня буксируемой шлюпки за буксирный конец.

Стопорный узел (Rolling hitch)
Перейти к оглавлению.


**Беседочный узел (Bowline)
Этим узлом крепится к подъёмному тросу «беседка» — небольшая деревянная доска-платформа, служащая для подъёма человека на мачту или опускания за борт судна при покрасочных или иных работах. Он никогда не затягивается «намертво», даже при сильной тяге, не портит трос, никогда не скользит вдоль троса, сам не развязывается, но его легко развязать, когда это нужно.

Основное назначение беседочного узла — это обвязка человека тросом под мышками как средство страховки при подъёме на высоту, опускании за борт или в задымленном помещении во время пожара на борту судна. Завязанная беседочным узлом петля на швартове надёжно служит вместо огона. Связывание с помощью двух беседочных узлов петлями будет самым надёжным методом соединения двух тросов из различного материала

Шлюпарю нужно уметь завязывать беседочный узел одной рукой одним непрерывным движением кисти, в темноте, за 2-3 секунды. Это спасёт вам жизнь, если вы окажетесь за бортом в воде и вам бросили конец.

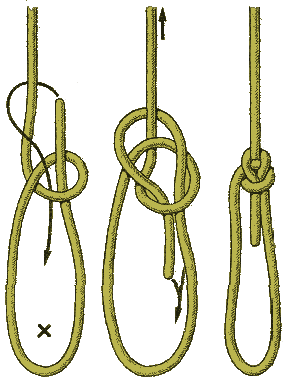

Способ вязки. Возьмите коренной конец троса в левую руку, правой обнесите ходовой конец сзади себя вокруг своей талии. В правую кисть возьмите ходовой конец и, отступя от его края примерно 10 сантиметров, зажмите его в кулаке. В левую кисть возьмите коренной конец и вытяните левую руку вперед. Теперь, имея коренной конец троса слегка натянутым, правой кистью с зажатым в ней ходовым концом обогните коренной конец троса сверху вниз на себя и вверх от себя. Старайтесь сделать такое движение кистью, чтобы она целиком не попала в петлю. Далее ходовой конец обнесите вокруг натянутого коренного конца влево и перехватите его большим и указательным пальцами правой руки. Вытаскивая правую кисть из петли, одновременно просовывайте ходовой конец в малую петлю. Держа правой кистью ходовой конец, левой потяните за коренной конец.

Беседочный узел (Bowline)
Перейти к оглавлению.

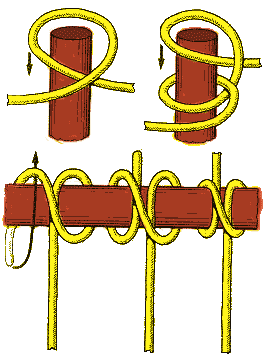

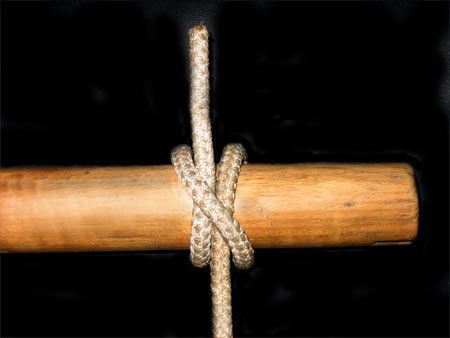

Выбленочный узел (Clove hitch)
Своё название этот узел получил из-за того, что на кораблях им издавна крепили к вантам выбленки — поперечные отрезки смолёного троса, служащие ступеньками для подъёма на мачты.

Выбленочный узел состоит из двух полуштыков, завязанных в одну и ту же сторону. Это очень надёжный затягивающийся узел, который безотказно держит, пока тяга приложена к обоим концам троса. Он исключительно удобен для прикрепления тросов к предметам, имеющим гладкую поверхность, как, например, мачта, рей, стрела или просто бревно. В шлюпочном деле используется для крепления фока-шкота к рукоятке весла при постановке парусов бабочкой.

Следует помнить, что выбленочный узел надёжен лишь при постоянной тяге на трос или веревку.

Выбленочный узел (Clove hitch)
Перейти к оглавлению.


Удавка (Timber hitch)
Удавка применялась на кораблях для подъёма наверх рангоута — стеньг, реев, гафелей и пр. С помощью этого узла обвязывают в воде брёвна для буксировки, удавку применяют для погрузки цилиндрических предметов. В шлюпочном деле удавка иногда используется для поднятия рейка (например, при отсутствии ракс-бугеля).

Удавка — надёжный и очень прочный узел, который исключительно сильно затягивается вокруг поднимаемого предмета. В то же время удавку очень легко и просто развязать, когда тяга на трос прекращается.

Ходовой конец троса нужно пропускать поверх коренного конца внутрь петли в сторону зажимаемого предмета. После того как петля обнесена ходовым концом 3-4 раза, его выводят из петли в сторону дальнего конца, с которого будет тяга.

Для надёжности рекомендуется делать дополнительно несколько полуштыков на бревне по ходу спуска троса. Подъём тяжелых предметов удавкой без полуштыков считается опасным. Слабина троса между удавкой и полуштыками перед подъёмом должна быть выбрана. Подняв предмет краном, его лучше за один приём, не опуская на землю, доставить на место. Всегда следует помнить, что этот узел нужно проверять перед каждым подъёмом (если подъём осуществляется в два приёма).

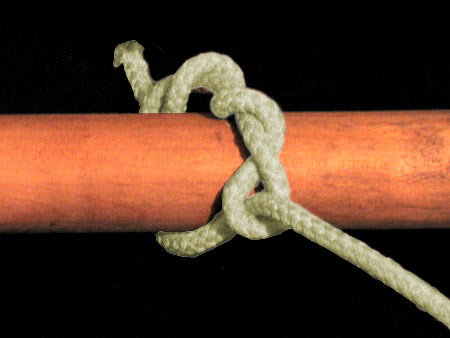

Удавка (Timber hitch)
Перейти к оглавлению.

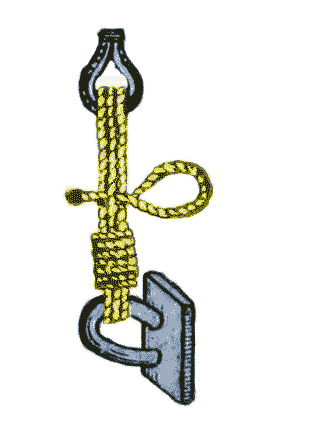

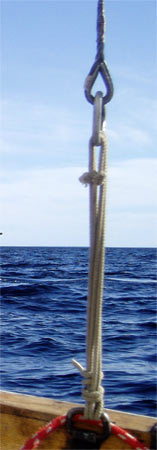

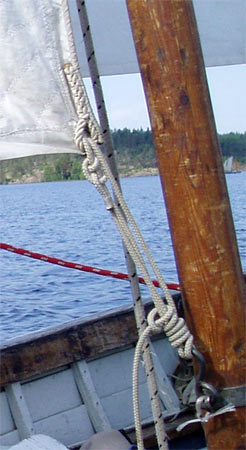

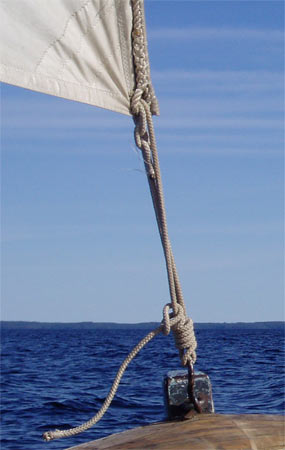

Талрепный узел, тросовый талреп (Lanyard)
Предназначен для крепления и обтягивания вант и галсов на шлюпке, а также для растяжения леера при чехлении шлюпок по-походному. Ходовой конец талрепного узла обычно крепится бантом, что облегчает его отдачу.

При постановке паруса штерты вант заводятся в вантпутенсы снаружи (с «моря») внутрь, так чтобы их было удобно набивать (тянуть на себя в шлюпку).

При хождении под парусом нерабочая вантина часто ослабевает и талреп может развязаться. Поэтому рекомендуется вместо банта завязывать полуштык.

Талрепный узел, тросовый талреп (Lanyard)
Перейти к оглавлению.

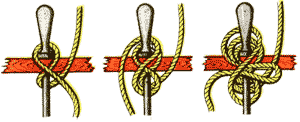

Крепление фала за нагель
Фал крепится «восьмёркой», первый шлаг заводится под банку. Для крепления петля последнего шлага (сверху банки) переворачивается.

Крепление фала за нагель
Перейти к оглавлению.


Марка (Sailor’s Whipping)

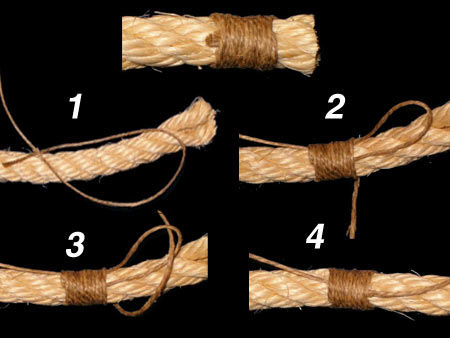

Для того, чтобы конец троса не распускался, делают марку. Сверху на трос укладывают петлю из прочной нити и делают некоторое количество витков так, чтобы они ложились вплотную на длину, примерно равную диаметру троса. При этом должна остаться петля (справа на рисунках) и свободный коренной конец достаточной длины (слева), для того, чтобы за него можно было тащить.

На последнем этапе ходовой конец продевается в петлю, которая затем вытягивается за коренной конец примерно до середины марки.

Марка (Sailor’s Whipping)
Перейти к оглавлению.

14 февраля   досуг   интересное   парусные суда   ЯЛ-6

Парусно-гребная шлюпка ЯЛ-6. Часть 4. Предметы снабжения


Четвёртая статья о шестивёсельном ялике ЯЛ-6 с рейково-разрезным парусным вооружением.

3. Парусное вооружение

Индекс

5. Морские узлы

Оглавление
Перечень
Описание
Размещение

Показать

Перечень
В комплект шлюпки входят предметы снабжения, необходимые для её нормальной эксплуатации.


Предметы шлюпочного снабжения шестивёсельного яла:

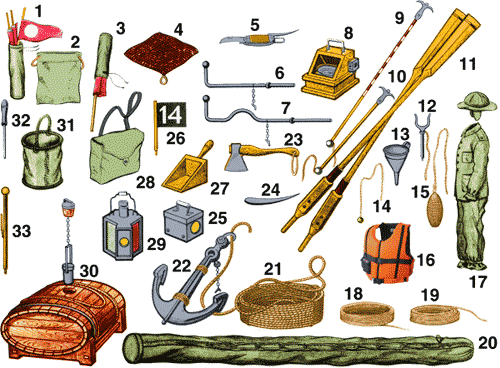

1 — флажки семафорные и ответный вымпел в чехле; 2 — киса; 3 — кормовой флаг в чехле; 4 — мат шпигованный; 5 — нож со свайкой; 6 — прямой румпель; 7 — изогнутый румпель; 8 — шлюпочный компас; 9 — отпорный крюк длинный со штертом; 10 — отпорный крюк короткий со штертом; 11 — вёсла; 12 — уключина со штертом; 13 — воронка; 14 — сорлинь с кнопом для руля; 15 — кранец мягкий; 16 — спасательный жилет; 17 — штормовое платье; 18 — носовой фалинь; 19 — кормовой фалинь; 20 — рангуот с парусом в чехле; 21 — якорный канат (дректов) в бухте; 22 — адмиралтейский якорь (дрек) со складным штоком; 23 — топор со штертом; 24 — свайка; 25 — фонарь аккумуляторный; 26 — гоночный номер; 27 — лейка; 28 — парусиновый чехол со шлюпочной сигнальной книгой; 29 — трёхцветный фонарь; 30 — остропленный анкер на ростр-блоке; 31 — парусиновое ведро; 32 — нагель; 33 — фонарная стойка с кронштейном.
Перейти к оглавлению.

Описание
Весло — вальковое. Изготовляется из ясеня, бука или сосны (последнее клееное). Части весла: рукоять, валёк, веретено, лопасть. Для защиты от намокания и растрескивания весло покрыто олифой. Место упора весла в уключине обшито кожей. Конец лопасти имеет латунную оковку. Длина весла — 3,9 м. Шесть основных и два запасных весла укладываются на банки по бортам лопастями на нос.


Вальковое весло шестивёсельного яла:
1 — рукоять; 2 — валёк; 3 — кожа; 4 — веретено; 5 — лопасть; 6 — оковка.

На вальке делают надрезы римскими цифрами: I — у загребных, II — у средних, III — у баковых. Надрезы заливаются краской: правый борт — зелёной, левый борт — красной.

Уключина — металлическая развилка для упора вёсел при гребле. Шесть уключин вставляются в отверстия на подуключинах и крепятся штертами к подлегарсам или шпангоутам. Одна уключина хранится как запасная. Штерты к уключинам и другим предметам снабжения изготовляются из бельного троса окружностью 18 мм.

Отпорный крюк служит для задержки шлюпки при швартовке и отталкивания при отходе. Части отпорного крюка: металлический крюк, деревянный шток и его утолщение — клот. Шток изготовляется из дуба. Размеры его таковы, что при падении в воду крюк не тонет. На шлюпке два крюка: один длиной 2,5 м, другой 1,5 м. Длинный крюк через каждые 25 см окрашен в черный и белый цвет и может использоваться для измерения глубины. Короткий не окрашивается. Хранятся крюки у бортов на вёслах (длинный — слева, короткий — справа), а после отхода шлюпки от борта корабля кладутся на рангоут (короткий — крюком в нос, длинный — крюком в корму).

Нагель — металлический стержень с рукояткой. На шестивесельном яле два нагеля: один служит для крепления наметки, другой — фала. Вставляются в отверстия мачтовой банки. Штерты нагелей прихватываются к пиллерсу банки.

Якорь (дрек) служит для удерживания шлюпки на месте. Имеет две лапы, веретено, укладывающийся шток и скобу. Хранится в сложенном виде (шток прикладывается к веретену и прихватывается двумя штертами) между мачтовой и носовой банками и прихватывается двумя штертами к кильсону. Вес якоря 20 кг.

Якорный канат (дректов) изготовляется из пенькового смолёного троса окружностью 50 мм. Хранится свёрнутым в бухту под носовым решётчатым люком. Чтобы бухта не распускалась, её в четырех местах связывают штертами. Длина якорного каната 60 м.

Анкерок — дубовый бочонок ёмкостью 25 л, предназначенный для хранения пресной воды. К пробке анкерка снизу прикреплен на цепочке ковшик. Два анкерка (каждый на четыре человека) устанавливаются в диаметральной плоскости шлюпки на специальных подставках — анкер-блоках — и крепятся к рыбинам штертами.

При авариях анкерки могут использоваться как спасательные средства. На этот случай их нужно остропить — взять два линя и втугую обтянуть по окружности, срастить концы каждого, а затем оба линя скрепить между собой двумя поперечными стропками, за которые можно держаться, находясь в воде.

Воронка используется для наполнения анкерков водой.

Парусиновое ведро и лейка служат для удаления воды из шлюпки. Ведро хранится под носовым решётчатым люком, две лейки — под кормовым сиденьем.

Мат шпигованый размером 300×500 мм изготовляется из пеньки и манильского троса. Служит для вытирания ног. Два мата укладываются в шлюпке: один — в носу на рыбине, другой — в корме на люке.

Топор предназначен для ремонта корпуса и предметов снабжения шлюпки. Хранится под носовым решётчатым люком и прихватывается штертом к подлегарсу.

Кранец мягкий служит для предохранения борта от повреждения при швартовке. Диаметр кранца — 125 мм. Четыре кранца (по два на борт) хранятся на рыбинах в районе уток.

Фалинь — конец бельного растительного троса окружностью 50 мм. Носовой фалинь, ввязываемый в рым форштевня (12 м), хранится на носовом решётчатом люке; кормовой фалинь, ввязываемый в рым ахтерштевня (8 м), хранится на кормовом сиденье в свернутом виде.

Фонарь трехцветный имеет в середине корпуса белое стекло, слева — красное, справа — зеленое. Источником света служит керосиновая или масляная лампа. Фонарь белый — аккумуляторный. Оба фонаря служат для обеспечения безопасности плавания шлюпки в тёмное время суток. Трехцветный фонарь надевается двумя скобками на кронштейн специальной фонарной стойки, устанавливаемой в носу шлюпки. Хранятся фонари в специальном ящике под загребной банкой. Фонарная стойка хранится на банках с левого борта.

Военно-морской флаг изготовляется из специальной шерстяной ткани (флагтуха), флагшток — из дерева. При движении под парусом флаг, свёрнутый вокруг флагштока, помещается в парусиновый чехол и укладывается на вёсла с правого борта. При движении на вёслах флагшток с укрепленным на нём флагом вставляется в обойму на транце и в гнездо на кормовом сиденье шлюпки.

Гоночный номер — фанерная доска размером 40 на 40 см на деревянном штоке длиной 130 см. На чёрном фоне доски с обеих сторон накрашен белой краской номер шлюпки. Этот номер соответствует номеру на парусе. При движении шлюпки на вёслах гоночный номер вставляется в отверстие для фонарной стойки.

Румпель — рычаг для перекладки руля. При управлении шлюпкой на вёслах используется изогнутый румпель, при управлении под парусами — прямой. Оба румпеля хранятся между заспинной и транцевой досками и штертами прихватываются к пиллерсу деревянной кницы.

Пробка (ввёртывающаяся) закрывает отверстие в днище шлюпки. Цепочкой пробка крепится к кильсону.

Киса — парусиновый мешок, в котором хранятся мотки ниток и линя, игла, куски парусины, такелажный нож и свайка, необходимые для работы с тросами. В кисе хранятся также запасная уключина, воронка, ответный вымпел и семафорные флажки. Киса крепится к рыму кормового цепного подъёма.

Шлюпочный чехол изготовлен из специальной парусины, скроен по обводам шлюпки и имеет в носовой и кормовой части разрезы, а по бортам — пришитые куски парусины (ушки). Вдоль кромок разрезов и на ушках пробиты отверстия — люверсы, в которые с одного борта заделываются штерты. Чтобы чехол не провисал и в нем не скапливалась вода, между форштевнем и ахтерштевнем натягивают леер с талрепом, который крепится в носу за галсовый гак, а в корме — за фасонный обушок. Чехол кладётся на леер и с помощью штертов обтягивается и крепится к шлюпке. При спуске шлюпки на воду шлюпочный чехол аккуратно свёртывается и оставляется на корабле (берегу).

Рангоутный чехол сшит из той же парусины. Хранится он вместе с парусом на банках в диаметральной плоскости шлюпки, а при постановке парусов — на кормовом решётчатом люке.

Компас шлюпочный необходим для удержания шлюпки на курсе при движении в тумане, ночью или вне видимости берегов. Хранится под загребной банкой в специальном ящике.

Ответный вымпел представляет собой усечённый красный флаг с белым кружком посредине. Ткань — флагтух, шток — деревянный. Вместе с двумя красными семафорными флажками служит для сигналопроизводства. Порядок пользования изложен в Шлюпочной сигнальной книге.

Шлюпочная сигнальная книга используется при переговорах шлюпки с кораблями, постами наблюдения и связи и другими шлюпками, а также является пособием по управлению шлюпкой в различных условиях. Хранится в парусиновом чехле с лямкой.

Комплект дождевого платья состоит из куртки, брюк и головного убора. Дождевое платье аккуратно свёртывается и подвешивается на штертах под банками в тех местах, где сидят гребцы (по комплекту на каждого). Для этого снизу в банки ввёрнуты специальные обушки.

Спасательный пояс изготовлен из двух слоёв парусины и пенопласта (или крошеной пробки). Может быть заменён спасательным жилетом. Количество соответствует численности команды. Хранится по бортам шлюпки под банками.

Морские карты (в пеналах), прокладочный инструмент, средства радиосвязи, продовольствие и другие необходимые предметы берутся на шлюпку в случае необходимости.
Перейти к оглавлению.

Размещение

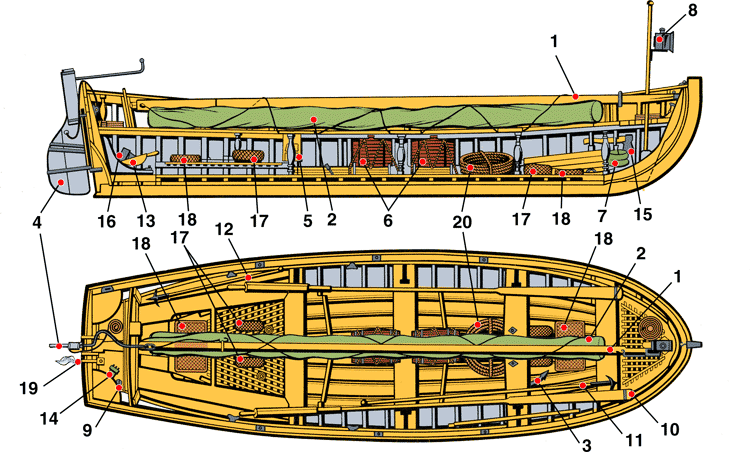

Типовое расположение предметов шлюпочного снабжения:
1 — мачта; 2 — паруса с рейком в чехле; 3 — якорь (дрек); 4 — руль; 5 — ящик для компаса; 6 — анкерок; 7 — ведро парусиновое; 8 — фонарь трёхцветный; 9 — фонарь переносной аккумуляторный; 10 — весло вальковое; 11 — крюк отпорный длиной 2,5 м; 12 — крюк отпорный длиной 1,5 м; 13 — лейка; 14 — киса; 15 — топор; 16 — воронка; 17 — кранец мягкий; 18 — мат шпигованный; 19 — флагшток с флагом; 20 — якорный канат (дректов).
Перейти к оглавлению.

13 февраля   досуг   интересное   парусные суда   ЯЛ-6

Парусно-гребная шлюпка ЯЛ-6. Часть 3. Парусное вооружение


Третья из цикла статей о шестивёсельном ялике ЯЛ-6 с рейково-разрезным парусным вооружением.

2. Корпус

Индекс

4. Предметы снабжения

Оглавление
Общий вид
Рангоут
Паруса
Рангоутный чехол

Показать

Общий вид
Шестивёсельный ял имеет одномачтовое рейковое разрезное парусное вооружение, основными частями которого являются рангоут — мачта и реёк, паруса — фок и кливер, стоячий такелаж — снасти для поддержания рангоута, бегучий такелаж — снасти для подъёма и управления парусами.


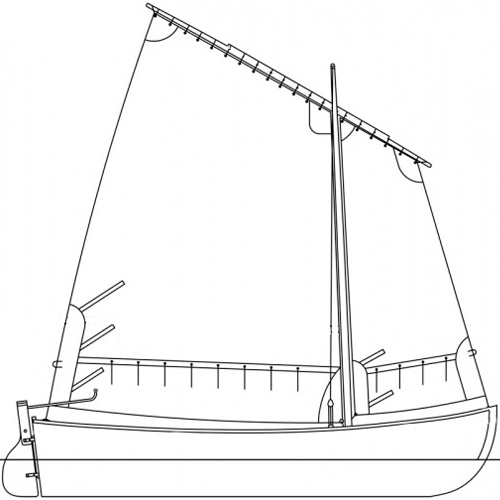

Парусное вооружение шестивёсельного яла:

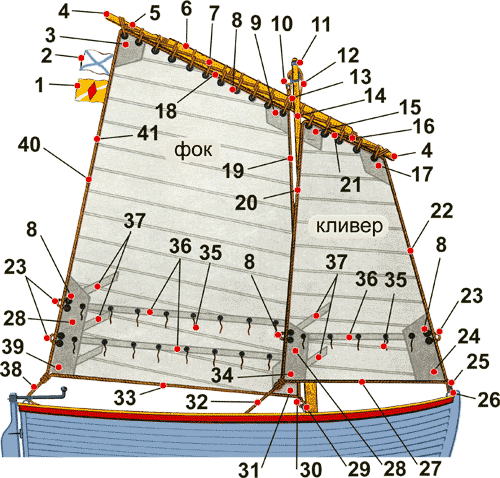

1 — флюгарка; 2 — флаг; 3 — задний нок-бензельный угол фока; 4 — нок рейка; 5 — реёк; 6 — шкала; 7 — слаблинь; 8 — люверс; 9 — бензельный угол фока; 10 — ракс-бугель с гаком; 11 — бугель с обушками; 12 — фал; 13 — трётная стропка; 14 — мачта; 15 — бензельный угол кливера; 16 — полубензель; 17 — передний нок-бензельный угол кливера; 18 — верхняя шкаторина фока; 19 — передняя шкаторина фока; 20 — задняя шкаторина кливера; 21 — верхняя шкаторина кливера; 22 — передняя шкаторина кливера; 23 — кренгельс для переноса шкотов; 24 — галсовый угол кливера; 25 — кливер-галс; 26 — галсовый гак; 27 — нижняя шкаторина кливера; 28 — банты; 29 — бугель с гаком; 30 — фока-галс; 31 — галсовый угол фока; 32 — кливер-шкот; 33 — нижняя шкаторина фока; 34 — шкотовый угол кливера; 35 — риф-штерты; 36 — риф-банты; 37 — боуты; 38 — фока-шкот; 39 — шкотовый угол фока; 40 — задняя шкаторина фока; 41 — слаблинь.
Перейти к оглавлению.

Рангоут
Мачта на шестивёсельном яле одна, называется фок-мачтой и служит опорой для парусов. Изготовляется из сосны или ели (клееная). Её длина — 5,5 м. Нижний конец мачты — шпор — выполнен четырёхгранным и для прочности обшит металлической оковкой.


Рангоут шестивёсельного яла:

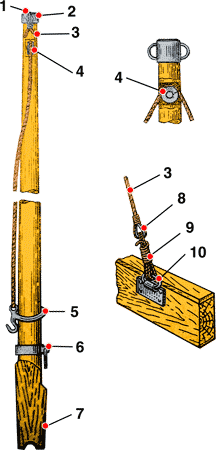

1 — топ мачты; 2 — бугель с обухами для крепления верхних концов вант; 3 — вантина; 4 — шкив для фала; 5 — ракс-бугель; 6 — бугель с гаком для крепления фока-галса; 7 — шпор мачты в оковке; 8 — коуш; 9 — крепление штерта к вантпутенсу (талрепный узел); 10 — вантпутенс.

Для плотного прилегания мачты к банке нижняя часть её спереди имеет плоскую форму. Выше банки сечение мачты круглое с постепенным уменьшением диаметра по высоте. Наибольшая толщина мачты — в районе наметки (100 мм). В этом месте она воспринимает основную нагрузку парусов. Выше наметки на мачте укреплен бугель с гаком для осаживания и крепления фока-галса.

На верхний конец мачты — топ — в уровень с её верхним срезом надет и закреплён шурупами бугель с обушками для крепления вант. Ниже бугеля в мачте вырезано сквозное отверстие, в которое помещён шкив. Через шкив пропущен ходовой конец фала (фока-фала).

Ванты служат для крепления мачты. Делаются из пенькового троса окружностью 50 мм или стального троса диаметром 4-6 мм. В оба конца вант вплеснены коуши — металлические кольца с желобками. Верхние концы вант крепятся к обухам бугеля. К нижним коушам вант крепятся штерты — концы линя окружностью 25 мм, служащие тросовыми талрепами для обтягивания и крепления вант к вант-путенсам. Длина вант должна быть такой, чтобы в обтянутом состоянии тросовый талреп был не короче 20 см. Запрещается укорачивать ванты с помощью узлов.

Фал делается из растительного троса окружностью 40 мм и служит для подъёма рейка с парусом. Коренной конец фала крепится к обуху ракс-бугеля, а ходовой пропускается через шкив в мачте и крепится за нагель.

Ракс-бугель — металлическое кольцо с гаком, надевается на мачту и служит для удержания рейка с парусом у мачты. Кольцо ракс-бугеля обшивается кожей.

Мачта с вантами и фалом хранится на банках в диаметральной плоскости шлюпки слева от паруса.

Реёк изготовляется из сосны или ели. Имеет длину 4,3 м. Оконечности рейка называются ноками. На концах реёк имеет зарубки, с помощью которых полубензелями по рейку растягивается верхняя шкаторина паруса. Для усиления прочности на реёк наложена дубовая желобообразная планка, называемая шкалой. Шкала крепится к рейку в трёх местах полубензелями. На расстоянии одной трети от переднего нока рейка укреплена трётная стропка, служащая для соединения рейка с ракс-бугелем. Трётная стропка изготовляется из тонкого стального оцинкованного гибкого троса и обшивается кожей. При подъеме паруса трётная стропка очком надевается на гак ракс-бугеля.


Реёк шестивёсельного яла:
1 — реёк: 2- шкала; 3- трётная стропка; 4 — полубензели; 5 — зарубка на ноке рейка.
Перейти к оглавлению.

Паруса
Парус изготовляют из лучших сортов парусины, имеющей специальную водоупорную пропитку. Разрезной парус состоит из двух парусов — фока и кливера, имеющих форму неправильных четырёхугольников площадью 14,6 м2 и 5,8 м2.

Паруса сшиты из отдельных полотнищ двойным швом. Передняя. задняя, верхняя и нижняя кромки парусов, называемые шкаторинами, окантованы тросом особого пологого спуска — лик-тросом. Лик-трос пришивается к лицевой стороне паруса целым концом и имеет только один сплесень, располагаемый в месте, где парус испытывает наименьшее напряжение — вверху.

Углы парусов при их работе испытывают наибольшее натяжение и поэтому дополнительно укреплены кусками парусины — бантами и полосами из парусины — боутами, нашитыми с обеих сторон паруса.

Верхний передний угол фока и верхний задний угол кливера называются бензельными. Верхний передний угол кливера называется передним нок-бензельным углом, задний верхний угол фока — задним нок-бензельным углом. Передние нижние углы фока и кливера называются галсовым, а задние — шкотовыми.

По всей длине верхней шкаторины фока и кливера пробиты отверстия — люверсы, которые для прочности по краям обметаны ниткой или окованы латунью. Через люверсы, расположенные у верхних углов паруса, вяжутся полубензели, которыми парус растягивается по рейку; через остальные люверсы продет слаблинь, прихватывающий парус к рейку по всей длине верхней шкаторины.

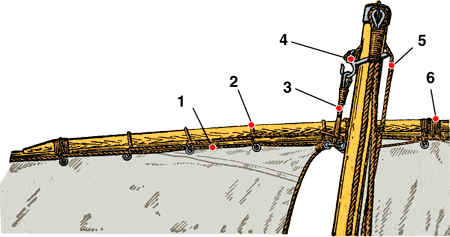

Соединение фала с парусом:
1 — лик-трос; 2 — слаблинь; 3 — трётная стропка; 4 — ракс-бугель; 5 — фал; 6 — полубензель.

В нижней части паруса параллельно нижней шкаторине пробиты у фока два ряда, а у кливера один ряд люверсов, через которые пропущены короткие (до 60 см) отрезки линя — риф-штерты, служащие для уменьшения площади парусов в свежую погоду. Риф-штерты крепятся к парусу с помощью узлов, завязанных на риф-штертах с обеих сторон паруса вплотную к нему. Для прочности в районе люверсов с обеих сторон паруса нашиты риф-банты.

К шкаторине заднего нок-бензельного угла фока пришит военно-морской флаг, а под ним — флюгарка размером 30×50 см. Поверх бантов к парусине заднего нок-бензельного угла с обеих сторон пришиты четырёхугольные отрезки парусины размером 30×30 см, на которых чёрной краской написан цифровой позывной (номер) шлюпки.

Все нижние утлы паруса для крепления галсов и шкотов имеют кренгельсы — петли из троса, в которые введены металлические оцинкованные круглые коуши, предохраняющие кренгельсы от перетирания. Кренгельсы имеются также на уровне риф-штертов и служат для переноса галсов и шкотов при взятии рифов.

Галсы служат для обтягивания и крепления галсовых углов паруса и изготовляются из растительного троса окружностью 25 мм. Галс фока называется фока-галсом, галс кливера — кливер-галсом. Фока- и кливер-галсы имеют длину 125 см.

Шкоты служат для управления парусами и изготовляются из троса окружностью 30 мм. Они крепятся серединой к кренгельсам шкотовых углов и в зависимости от паруса называются фока — шкотами или кливер-шкотами. Фока-шкоты имеют длину 15 м, кливер-шкоты — 9м.


Крепление кренгельса к парусу:

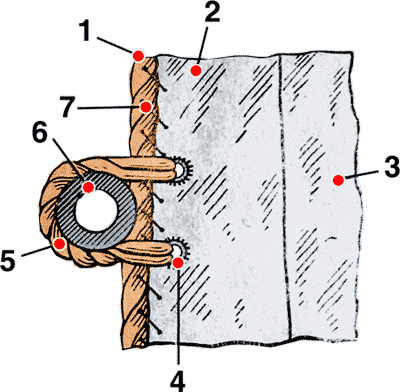

1 — лик-трос; 2 — бант; 3 — полотнище; 4 — люверс; 5 — кренгельс; 6 — коуш; 7 — обшивка лик-троса (хлопчатобумажные нитки).
Перейти к оглавлению.

Рангоутный чехол
Рангоутный чехол выкраивается из парусины в виде прямоугольника, сторона которого на 25 см длиннее рейка. С одной стороны (обращённой к корме шлюпки) чехол на 1/3 длины сшит в виде мешка цилиндрической формы. Вдоль несшитых краев симметрично пробиты люверсы.

Для быстрой шнуровки (расшнуровки) удобно применять не штерт, а ряд стропок, вплесненных в люверсы одной из кромок чехла. Длина стропок несколько больше расстояния между люверсами. Шнуровка производится одновременно с обоих концов чехла и поэтому требует меньше времени.

В рангоутном чехле хранится парус с рейком, галсами и шкотами.


Рангоутный чехол:
1 — люверсы; 2 — сшитая часть чехла; 3 — петли (стропки).
Перейти к оглавлению.

Парусно-гребная шлюпка ЯЛ-6. Часть 2. Корпус


Вторая статья о шестивёсельном ялике ЯЛ-6 с рейково-разрезным парусным вооружением.

1. Общие сведения

Индекс

3. Парусное вооружение

Оглавление
Остов
Конструкция киля
Крепление шпангоутов
Обшивка
Банки
Рыбины
Носовая и кормовая части
Цепные подъёмы
Рулевое устройство
Детали

Показать

Остов Остовом корпуса служит набор, состоящий из продольных и поперечных дубовых или ясеневых брусьев. Набор придает корпусу яла необходимую форму и обеспечивает его прочность. Основная часть набора — киль.

Киль — это сплошной дубовый или клеенный из двух дубовых и трех сосновых досок прямолинейный брус, проходящий по всей длине шлюпки. В носовой части с помощью латунных болтов с килем скреплён форштевень — криволинейный брус, клеенный из нескольких дубовых досок. Он образует носовую оконечность шлюпки. С наружной стороны шлюпки киль и форштевень защищены от повреждений металлической подкильной полосой.

Кормовую оконечность шлюпки образует врезанный в киль под углом около 100° прямоугольный клеенный из дубовых досок брус — ахтерштевень. Ахтерштевень надёжно скреплён с килем стальной оцинкованной кницей на латунных болтах. В ахтерштевень заподлицо врезана транцевая доска (транец), изготовленная из двух-трех дубовых досок. С внутренней стороны по периметру к транцу крепится деревянный ободок — транцевый брус.


Киль и штевни:
1 — гак для крепления кливер-галса (галсовый гак); 2 — форштевень; 3, 9, 10 — болты; 4 — подкладка; 5 — кница; 6 — кормовой рым; 7 — ахтерштевень; 8 — транцевая доска; 11 — киль; 12 — подкильная полоса.
Перейти к оглавлению.

Конструкция киля
К килю сверху оцинкованными гвоздями прикреплён резен-киль — дубовая доска, придающая килю дополнительную прочность.

По всей длине киля с обеих части вырезаны пазы (шпунты) первого пояса обшивки (шпунтового пояса).


Конструкция киля:
1 — резен-киль; 2 — шпунт; 3 — киль; 4 — подкильная полоса.
Перейти к оглавлению.

Крепление шпангоутов

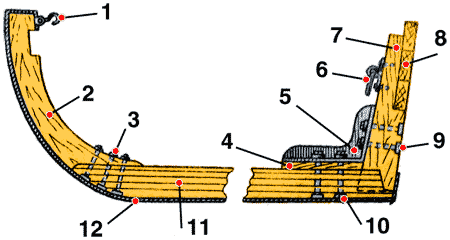

К резен-килю стальными оцинкованными шурупами прикреплены шпангоуты — поперечные рёбра из твёрдых пород дерева, предварительно выгнутые по форме обводов шлюпки. На шестивёсельном яле 25 шпангоутов. Поверх шпангоутов на резен-киле лежит кильсон — съёмная доска, скреплённая с килем латунными болтами.


Крепление шпангоутов:

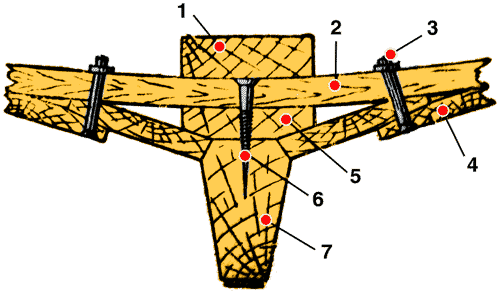

1 — кильсон; 2 — шпангоут; 3 — гвоздь с шайбой; 4 — обшивка; 5 — резен-киль; 6 — шуруп; 7 — киль.
Перейти к оглавлению.

Обшивка
Верхние концы всех шпангоутов скреплены двумя дубовыми, изогнутыми по форме борта привальными брусьями. Носовые концы привальных брусьев врезаны в форштевень и прочно скреплены с ним и между собой брештуком — стальной горизонтальной кницей с деревянной накладкой. Кормовые концы привальных брусьев скреплены металлическими кницами с транцевым брусом.

К набору яла оцинкованными или медными гвоздями прибита обшивка из сосновых и дубовых досок. Носовые концы обшивки утоплены в специально вырезанный шпунт на форштевне, кормовые концы скреплены с ахтерштевнем, ободком транца и транцевой доской. Обшивка состоит из 14 поясов. Первый пояс — шпунтовый, изготовлен из 16-мм дубовых досок (толщина остальных досок — 12 мм). Верхний пояс обшивки — ширстрек — тоже изготовлен из дубовых досок. Между ширстреком и привальными брусьями — деревянный заполнитель. Пояса обшивки яла уложены внакрой.


Крепление привальных брусьев:

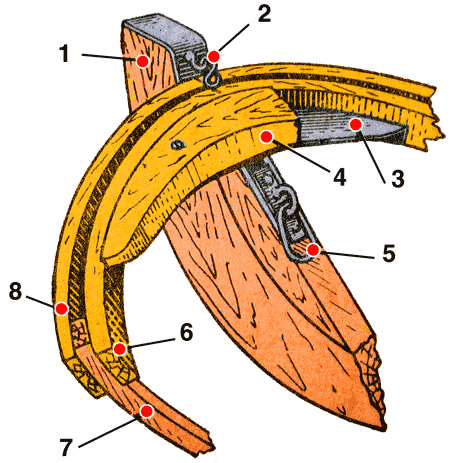

1 — форштевень; 2 — гак для крепления кливер-галса; 3 — стальная кница; 4 — деревянная накладка (брештук); 5 — носовой рым; 6 — привальный брус; 7 — шпангоут; 8 — ширстрек.

Привальные брусья, оконечности шпангоутов и верхние кромки ширстрека закрыты сверху дубовой доской — планширем.

Два буртика — полукруглые дубовые или ясеневые бруски — защищают борта шлюпки от ударов при швартовке. Верхний буртик прикрывает паз между планширем и ширстреком. Нижний буртик находится на поясе, который ниже ширстрека. Буртики крепятся к обшивке латунными шурупами, что дает возможность быстро заменить их. В планшире и деревянном заполнителе имеются отверстия для уключин (по три на каждом борту).

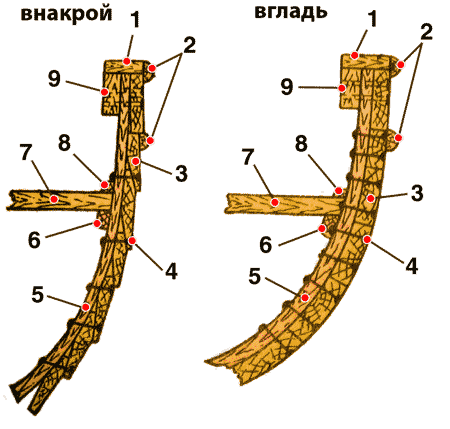

Варианты обшивки (внакрой и вгладь):
1 — планширь; 2 — буртики; 3 — доски обшивки; 4 — гвозди с шайбами; 5 — шпангоут; 6 — подлегарс; 7 — банка; 8 — штапик; 9 — привальный брус.
Перейти к оглавлению.

Банки
На продольные дубовые брусья — подлегарсы — опираются банки, которые служат сиденьями для гребцов и элементами поперечного крепления шлюпки.

В яле четыре банки: носовая, баковая (мачтовая), средняя и загребная (кормовая). Стальными оцинкованными кницами они скреплены с привальными брусьями. Чтобы банки не прогибались под тяжестью гребцов, их средние части укрепляют стойками — пиллерсами. Верхний конец стойки входит в гнездо на банке, нижний — в башмак на кильсоне.

Между банками по бортам находятся распорки, называемые чаками. Поверх банок и чак вплотную к шпангоутам уложена дубовая планка — штапик.


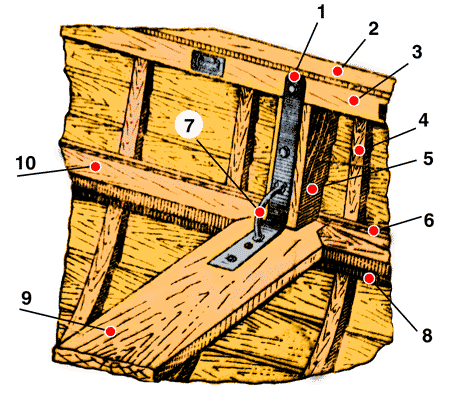

Крепление банки к привальному брусу:
1 — металлическая кница: 2 — планширь; 3 — привальный брус; 4 — шпангоут; 5 — деревянный заполнитель; 6 — штапик; 7 — фасонный обушок для заводки кливер-шкота; 8 — подлегарс; 9 — банка (средняя); 10 — чака.
Перейти к оглавлению.

Рыбины
Для предохранения шпангоутов от повреждений, удобства передвижения по шлюпке и равномерного распределения нагрузки дно яла прикрыто съёмными деревянными щитами — рыбинами, а на участке между загребной банкой и кормовым сиденьем — состоящим из двух частей кормовым решетчатым люком.

На рыбинах и задней, узкой части люка имеются упорки для ног гребцов. Вода, попавшая на рыбины и люк, не задерживается на них, а стекает на дно шлюпки.


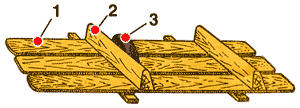

Рыбина:
1 — рыбина; 2 — упорка; 3 — стропка.
Перейти к оглавлению.

Носовая и кормовая части
В носовой части шлюпки на подлегарс опирается съёмный носовой решетчатый люк с отверстием для фонарной стойки (или гоночного номера). Нижний конец стойки входит в гнездо башмака на форштевне.

В носовой части на привальном брусе правого борта прикреплена металлическая табличка с указанием типа шлюпки, завода-изготовителя, заводского номера и года постройки.

Швартовное устройство состоит из носового (на форштевне) и кормового (на ахтерштевне) рымов, к которым крепятся огоном фалини — тросы из растительных или синтетических волокон. Предназначено для швартовки и буксировки шлюпок.

В кормовой части шлюпки на подлегарс опирается кормовое сиденье, на котором при движении под парусом размещаются пассажиры, командир и старшина шлюпки. Параллельно транцевой доске в вертикально расположенные направляющие вставлена съёмная заспинная доска. Между заспинной и транцевой досками у правого борта — место для старшины шлюпки при движении на веслах. Сиденьем ему служит деревянная накладка — кница, опирающаяся на привальный и транцевый брусья. Вторая кница находится у левого борта. Для слива скопившейся на дне воды под кормовым люком в обшивке имеется отверстие с вывинчивающейся пробкой.

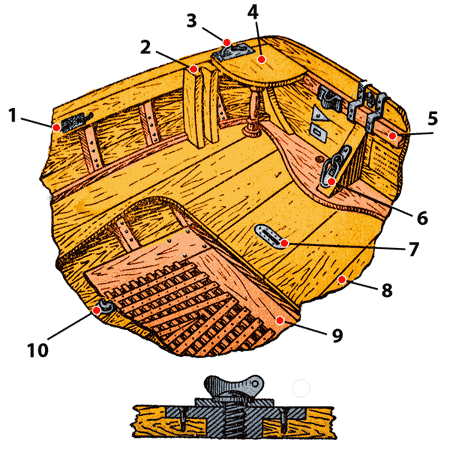

Кормовая часть шестивёсельного яла:
1 — утка; 2 — направляющий башмак; 3 — разрезной фасонный обушок для заводки фока-шкота; 4 — деревянная кница (место старшины шлюпки при движении на веслах); 5 — транцевый брус; 6 — кормовой рым; 7 — отверстие для цепного подъёмного рыма, 8 — кормовое сиденье; 9 — кормовой решётчатый люк; 10 — пробка.

На внутренней стороне транцевой доски находится обойма, а на кормовом сиденье — гнездо (или башмак) для крепления флагштока.

Для подвески мотора на транцевой доске установлены две металлические планки. Для крепления леера при зачехлении шлюпки имеется фасонный обушок.

Слева от ахтерштевня на транцевой доске прибита металлическая пластинка с данными о мореходности и пассажировместимости шлюпки, а справа накрашивается флажный позывной данной шлюпки. Флажный позывной присваивается шлюпке приказом командира корабля (части) и состоит из сочетания двух флагов Шлюпочной сигнальной книги: верхний флаг обозначает букву, нижний — «Шлюпочный». Таким образом, флажные позывные имеют вид: А. Шл, Б. Шл, В. Шл и т. д. Кроме флажного позывного циркуляром начальника штаба флота шлюпке присваивается цифровой позывной, который накрашивается на гоночном номере и пришивается к парусу. Порядок пользования позывными изложен в Шлюпочной сигнальной книге.


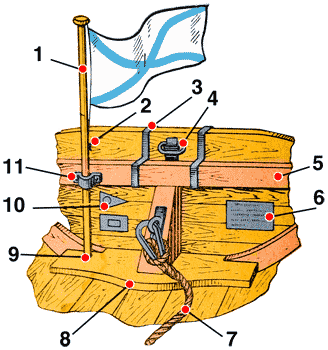

Детали на транцевой доске:
1 — флагшток; 2 — утка на флагштоке для крепления фала флага; 3 — металлические планки для крепления подвесного мотора; 4 — фасонный обушок для крепления леера; 5 — транцевый брус; 6 — металлическая пластинка с данными о мореходности шлюпки; 7 — кормовой фалинь; 8 — фасонная доска 9 — гнездо для флагштока; 10 — флажный позывной; 11 — обойма для флагштока.

Снаружи обшивки в носовой части и на транце с обоих бортов расположены круглые с деревянной окантовкой флюгарки — знаки особой расцветки, указывающие, какому кораблю (части) принадлежит шлюпка. Флюгарки присваиваются циркуляром начальника штаба флота.
Перейти к оглавлению.

Цепные подъёмы
При спуске и подъёме шлюпки на борт корабля используются цепные подъёмы (подъёмные рымы). Цепной подъём состоит из обуха, наглухо прикрепленного к килю, такелажной скобы, отрезка цепи и рыма. За рымы закладываются гаки шлюпочных талей. Чтобы шлюпка при спуске (подъёме) не кренилась, носовой рым пропускают через стопорную планку на носовой банке, а кормовой — через специальное отверстие в кормовом сиденье.

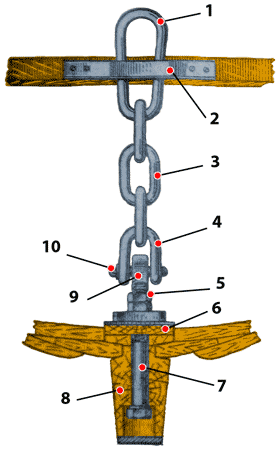

Цепной подъём (цепной подъёмный рым):
1 — рым; 2 — стопорная планка: 3 — цепь; 4 — такелажная скоба; 5 — гайки; 6 — кильсон; 7 — болт; 8 — киль; 9 — обух; 10 — штырь.
Перейти к оглавлению.

Рулевое устройство
Для удержания шлюпки на заданном курсе или изменения направления её движения служит рулевое устройство, состоящее из навесного руля, деталей для его навески и румпеля (при движении на вёслах используется изогнутый румпель, при движении под парусом — прямой).

Руль изготовлен из дуба и состоит из головки, пера и петель с оковками. Он навешен на стальной оцинкованный стержень, укрепленный на транцевой доске и ахтерштевне яла. В головке руля имеется квадратное отверстие для румпеля. Чтобы румпель не выпал, он крепится чекой, связанной цепочкой с головкой руля или румпелем. В пере руля имеется отверстие для сорлиня — небольшого отрезка линя окружностью 25 мм. Один конец сорлиня, пропущенный в отверстие на руле, заделан специальным узлом (кнопом), а второй привязан к рыму на ахтерштевне.

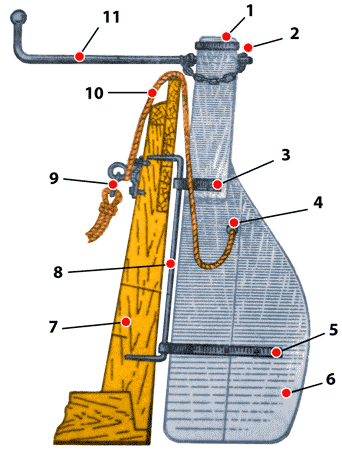

Рулевое устройство:
1 — головка руля; 2 — чека с цепочкой; 3, 5 — петли с оковками; 4 — отверстие для сорлиня; 6 — перо руля; 7 — ахтерштевень; 8 — стержень; 9 — рым кормового фалиня, 10 — сорлинь; 11 — румпель.
Перейти к оглавлению.

Детали
Для крепления вёсел, мачты и снастей при управлении парусами, а также для других надобностей на корпусе шлюпки имеются следующие детали.

Подуключины — врезанные заподлицо в планширь угловые металлические оцинкованные планки с отверстиями для уключин.


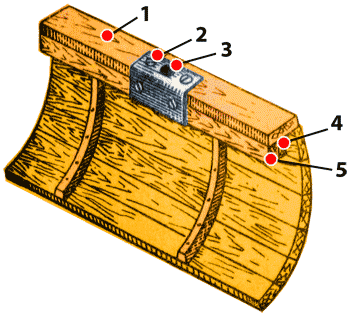

Подуключина:
1 — планширь; 2 — подуключина; 3 — отверстие для уключины; 4 — заполнитель из дерева; 5 — привальный брус.

Наметка — откидная металлическая скоба на шарнире, служащая для удержания мачты в вертикальном положении. Один конец наметки закреплен на мачтовой банке, другой свободен или крепится к банке с помощью нагеля.


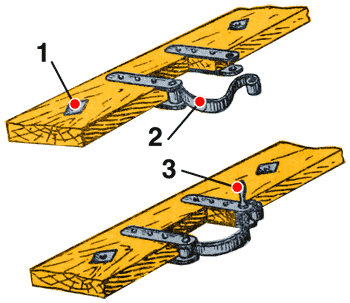

Наметка:
1 — отверстие для нагеля; 2 — наметка; 3 — нагель.

Степс — наглухо прикреплённая к кильсону металлическая наделка, служащая для крепления нижнего конца (шпора) мачты. В углублении степса находится горизонтальный штырь, на который садится мачта жёлобом шпора.


Кильсон со степсом и башмаками для стоек:
1 — башмак для стойки (пиллерса); 2 — штырь; 3 — степс; 4 — кильсон.

Степсами называются также металлические наделки с отверстиями для уключин, которые иногда устанавливаются ниже привального бруса.

Вантпутенсы — металлические планки с проушинами для крепления вант. Расположены с внутренней стороны привальных брусьев по два с каждого борта.

Разрезные фасонные обушки служат для закладки фока-шкотов. Расположены на планшире между заспинной и транцевой досками. На кницах средней банки — фасонные обушки для заводки кливер-шкотов.

Гак на форштевне (галсовый гак) служит для осаживания и крепления кливер-галса.

Утки — металлические двурогие планки для крепления кранцев.
Перейти к оглавлению.

8 февраля   досуг   интересное   парусные суда   ЯЛ-6

Парусно-гребная шлюпка ЯЛ-6. Часть 1. Общие сведения


Первая из цикла статей о шестивёсельном ялике ЯЛ-6 с рейково-разрезным парусным вооружением.

Индекс

2. Корпус

Оглавление
Что такое шлюпка?
ТТХ
Устройство (общий вид)
Деталировка
Покраска шлюпок
Литература

Показать

Что такое шлюпка?
Шлюпки — беспалубные плавсредства, способные передвигаться по воде с помощью вёсел, паруса или подвесного мотора. В зависимости от размеров, конструкции корпуса, парусного вооружения и вёсел, а также количества гребцов, шлюпки делятся на барказы, катера, вельботы, ялы, тузики и спасательные шлюпки.

Ялы — лёгкие шлюпки с вальковыми вёслами, имеющие кормовой срез — транец. По количеству вёсел ялы разделяются на шести-, четырех- и двухвёсельные. Поэтому их называют соответственно «шестёрка» (ЯЛ-6), «четвёрка» (ЯЛ-4) и «двойка» (ЯЛ-2). Шестёрки и четвёрки — гребно-парусные шлюпки, иногда они снабжаются подвесными моторами; двойки — гребные. Все шлюпки имеют кормовой срез — транец, и вальковые весла (на каждой банке сидят по два гребца).
Перейти к оглавлению.

Тактико-технические характеристики (ТТХ)
Длина наибольшая — 6,1 м
Ширина наибольшая — 1,85 м
Высота на миделе (от киля до планширя) — 0,91 м
Вес корпуса — 600 кг
Вес со снабжением и запасом — 910 кг
Полное водоизмещение — 1,92 т
Площадь парусов — 20,4 кв.м.
Осадка при полном водоизмещении — 0,5 м
Пассажировместимость на вёслах — 13 чел.
Пассажировместимость под парусами — 8 чел.
Мореходность (волнение) — 4 балла
Мореходность (ветер) — 5 баллов
Перейти к оглавлению.

Устройство (общий вид)

Общий вид деревянной шлюпки ЯЛ-6:

Набор шлюпки и его крепление: 1 — киль; 2 — форштевень; 3 — кноп; 4 — ахтерштевень; 5 — стальная кница; 6 — транцевая доска (транец); 7 — привальный брус; 8 — брештук; 9 — подлегарс; 10 — шпангоуты.

Съёмные детали: 11 — руль; 12 — кормовой решетчатый люк; 13 — носовой решетчатый люк; 14 — рыбина; 15 — заспинная доска; 16 — пиллерс (стойка); 17 — кильсон; 18 — носовой цепной подъём; 19 — кормовой цепной подъём; 20 — пробка для спуска воды (шлюпка с правого борта корабля).

Детали корпуса и дельные вещи: 21 — обшивка; 22 — планширь; 23 — буртик; 24 — ширстречный пояс (ширстрек); 25 — шпунтовый пояс; 26 — баковая банка; 27 — мачтовая банка; 28 — средняя банка; 29 — загребная банка; 30 — кормовое сиденье; 31 — сиденье для рулевого (кормовая кница); 32 — степс фонарной стойки; 33 — планка фонарной стойки; 34 — носовой рым для фалиня; 35 — галсовый гак; 36 — прижимная гайка и шайба кильсона; 37 — степс для мачты; 38 — башмак пиллерса; 39 — упор (упорка) для ног; 40 — флюгарка; 41 — направляющая планка для заспинной доски; 42 — обвязка транцевой доски; 43 — металлическая кница; 44 — чака под металлическую кницу; 45 — междубаночная чака; 46 — деревянная прокладка под стальную кницу; 47 — мачтовая наметка; 48 — нагель; 49 — вант-путенс; 50 — утка для кливер-шкота; 51 — утка для фока-шкота; 52 — фасонный обушок; 53 — подуключина; 54 — петля руля с оковкой; 55 — перо руля; 56 — головка руля; 57 — отверстие для сорлиня; 58 — стержень для навески руля; 59 — кормовой рым для фалиня.
Перейти к оглавлению.

Деталировка

Детали набора и дельные вещи шлюпки ЯЛ-6:

1 — киль; 2 — резен-киль; 3 — шпунт; 4 — форштевень; 5 — килевая полоса (оковка, подкильная полоса); 6 — фал-стем; 7 — кноп (носовая кница); 8 — ахтерштевень; 9 — транцевая доска (транец); 10 — кормовая металлическая кница; 11 — деревянная прокладка под кницу; 12 — болты крепления; 13 — кильсон; 14 — степс мачты; 15 — степс фонарной стойки; 16 — башмак пиллерса; 17 — застёжка башмака пиллерса; 18 — пиллерс; 19 — рым носового цепного подъёма; 20 — носовой цепной подъём; 21 — скоба цепного подъёма; 22 — обух цепного подъёма; 23 — болт крепления кильсона; 24 — кильсонная шайба; 25 — кильсонная гайка; 26 — кормовой цепной подъём; 27 — обойма носового цепного подъёма; 28 — обойма кормового цепного подъёма; 29 — планка с гнездом для фонарной стойки; 30 — носовой решётчатый люк; 31 — галсовый гак; 32 — рыбина; 33 — упор (упорка) для ног; 34 — вынимающаяся передняя часть кормового решётчатого люка; 35 — кормовой решётчатый люк; 36 — упор (упорка) для ног; 37 — баковая банка; 38 — ширстрек (верхний пояс обшивки); 39 — шпангоут; 40 — привальный брус; 41 — планширь; 42 — буртик; 43 — подлегарс; 44 — мачтовая банка; 45 — междубаночная чака; 46 — металлическая кница; 47 — нагель; 48 — планка с гнездом для нагеля; 49 — планки мачтовой намётки; 50 — мачтовая намётка; 51 — подуключина; 52 — уключина; 53 — обушок для штерта; 54 — штерт для уключины; 55 — вант-путенс; 56 — тросовый талреп; 57 — коуш ванты; 58 — ванта; 59 — спускная пробка; 60 — гнездо для спускной пробки; 61 — кожаная прокладка; 62 — заспинная доска; 63 — направляющая планка; 64 — фасонный обушок для фока-шкота; 65 — сиденье для рулевого (кормовая кница); 66 — обвязка транцевой доски; 67 — рым для кормового фалиня; 68 — кормовой фалинь; 69 — кормовое сиденье; 70 — обойма флагштока; 71 — степс флагштока; 72 — шлюпочный гвоздь с шайбой; 73 — фигурный брус.
Перейти к оглавлению.

Покраска шлюпок
Военно-морские шлюпки окрашиваются следующим образом:
– снаружи и внутри до подлегарсов включительно — в шаровый цвет;
– выше подлегарсов до привального бруса — в белый цвет;
– ширстречный пояс — под цвет отличительного борта корабля: зеленый для шлюпок правого борта и красный для шлюпок левого борта;
– привальные брусья, планшири, буртики, банки, заспинная доска и рангоут покрываются два раза олифой или масляно-смоляным лаком.
Перейти к оглавлению.

Литература:
https://flot.com/publications/books/shelf/boat/5.htm
http://www.randewy.ru/nk/slkop1.html
http://samodelkin.do.am/publ/sudomodelizm/chertezhi_jal_6/6-1-0-85
http://www.tinlib.ru/hobbi_i_remesla/uchis_morskomu_delu/p6.php
http://www.varyag-onego.ru/suda/3/38/
http://eco-ladoga.narod.ru/boat/boat.htm
http://litresp.com/kniga/ru/И/ivanov-l-n/shlyupka-ustrojstvo-i-upravlenie
Копп, Матвей Маркович.
Курс подготовки старшин шлюпок. Копп. М. М.; 2-е изд., перераб. и доп. — М.; ДОСААФ, 1988 г. — 158 с.: ил.

Перейти к оглавлению.

4 февраля   досуг   интересное   парусные суда   ЯЛ-6
Наверх
